Una bomba sumergible es un conjunto bomba-motor diseñado para funcionar sumergido en el fluido que desplaza. El término describe una configuración de instalación, no un único principio hidráulico.

La confusión comienza con la denominación. Una bomba de agua para pozos profundos, una unidad para aguas residuales y una bomba de achique para construcción son sumergibles, pero casi no tienen nada en común desde el punto de vista de la selección: difieren en hidráulica, capacidad para manejar sólidos, refrigeración, materiales y controles.

Esta guía te conduce por cinco niveles de decisión: principio hidráulico, construcción, instalación, aplicación y servicio. Verás cómo una bomba sumergible convierte la potencia suministrada al motor en caudal y altura, qué componentes soportan la carga, en qué se diferencian las configuraciones principales y qué datos determinan la selección. El mantenimiento en profundidad, el diagnóstico de fallas específico de cada modelo, el dimensionamiento detallado y la compra se abordan en sus recursos correspondientes; aquí construirás el modelo mental y aprenderás adónde dirigir cada pregunta posterior.

Términos clave

– Punto de operación: El caudal y la altura donde se cruzan la curva de la bomba y la curva del sistema.

– Curva del sistema: La altura que requiere la tubería en función del caudal: elevación estática, diferencia de cota y pérdidas por fricción.

– Altura total del sistema (TDH): La energía total por unidad de peso que debe añadir la bomba: altura estática más diferencias de presión y pérdidas dinámicas.

– BEP (punto de máxima eficiencia): El caudal al que el diseño hidráulico funciona con su mayor eficiencia para una velocidad y un diámetro de impulsor determinados.

– NPSHA / NPSHR: Altura neta positiva de succión disponible, una propiedad del sistema, frente a la requerida, una propiedad de la bomba; la disponible debe superar a la requerida con un margen apropiado para la aplicación.

– Paso de sólidos: Indicación específica del modelo sobre la dimensión de partícula o la geometría de paso que el extremo húmedo está diseñado para admitir. Por sí sola no garantiza el rendimiento con una determinada concentración, forma o abrasividad de los sólidos.

– Servicio continuo / intermitente: Indica si el diseño permite un funcionamiento sostenido o requiere períodos de descanso; se especifica según el modelo y el servicio.

¿Qué es una bomba sumergible?

Una bomba sumergible es una bomba cuyo motor y extremo húmedo forman un único conjunto monobloque destinado a funcionar sumergido en el fluido bombeado. La característica que la define es la configuración, no el principio hidráulico interno. En la mayoría de los servicios industriales, ese principio es rotodinámico: un impulsor añade energía al fluido y un difusor o una voluta convierte esa energía en presión. La disposición sumergida es lo que modifica todo lo demás en torno a ese principio.

Mantén separados cinco niveles de decisión al clasificar una de estas máquinas:

Nivel de decisión Pregunta que debes responder Qué controla la respuesta
Principio hidráulico ¿Cómo añade energía la bomba al fluido? Forma de la curva, comportamiento de caudal-altura y rango de servicio adecuado
Construcción ¿Una o varias etapas? ¿Difusor o voluta? ¿Qué geometría de impulsor y qué materiales? Altura por etapa, paso de sólidos, vida útil frente al desgaste, sistema de sellado
Instalación ¿Perforación, pozo húmedo con riel guía o montaje portátil en sumidero? Condiciones de entrada, ruta de refrigeración, método de extracción, acceso
Aplicación y fluido ¿Agua limpia, aguas residuales, achique con finos o fluido de proceso? Geometría del impulsor, materiales en contacto con el fluido, requisitos de sellado
Servicio y entorno ¿Continuo o intermitente? ¿Qué alimentación eléctrica, controles y clasificación de área? Potencia nominal del motor, esquema de protección, estrategia de control

Por tanto, una misma denominación puede requerir distintas curvas, capacidades de paso de sólidos, materiales, controles, métodos de extracción y planes de mantenimiento.

iNota: Sumergible es una configuración, no una única familia hidráulica. Una bomba de agua para pozos profundos, una bomba para aguas residuales y una bomba de achique para construcción pueden compartir la denominación y casi nada más desde el punto de vista de la selección. Clasifica por principio, construcción, instalación, aplicación y servicio antes de comparar modelos.

Cómo funciona una bomba sumergible

Con este mapa establecido, sigue la ruta de la energía desde el cable de alimentación hasta la descarga:

  1. La energía entra por un cable sellado y acciona el motor sumergido.
  2. El motor hace girar el eje y el impulsor acelera el fluido.
  3. El difusor o la voluta convierte la velocidad en presión.
  4. La trayectoria de descarga, una columna en un pozo o un codo y una tubería ascendente en un pozo húmedo, conduce el caudal hacia el sistema.

Lo que sale por la descarga es caudal entregado contra la altura que exige el sistema.

Como el conjunto está dentro del fluido, la entrada ya está sumergida y la bomba arranca con la presión disponible en ella. La entrada sumergida reduce algunas complicaciones externas de cebado y elevación de succión, pero no establece por sí sola la capacidad independiente de autocebado definida para otras disposiciones de bombas. Esta distinción reaparece en la sección de malentendidos comunes.

La altura que llega al sistema depende del punto donde funciona la bomba en su curva. La curva de la bomba muestra la altura que puede añadir a cada caudal; la curva del sistema muestra la altura que requiere la tubería a cada caudal. Su intersección es el punto de operación, y ese punto, no la potencia nominal del motor, define lo que entrega la unidad. Los diseños para pozos profundos apilan varias etapas de impulsor y difusor en un mismo eje, y cada etapa añade una parte de la altura total.

Hay otra ruta de energía que importa: el calor. El motor disipa calor al fluido circundante y algunos diseños utilizan una camisa interna de refrigeración o un llenado de aceite; el caudal mínimo y la sumergencia que mantienen esa ruta en funcionamiento son específicos de cada modelo.

Componentes principales y qué controlan

La ruta se mantiene gracias a un conjunto específico de piezas. Agrúpalas en el extremo húmedo, el motor y el sistema de sellado, y la trayectoria de descarga. La tabla indica la función de cada una, qué suele fallar cuando deja de cumplirla y qué debes verificar.

Componente o subsistema Qué controla Consecuencia típica cuando falla Verifica antes de seleccionar o actuar
Motor y envolvente Convierte la entrada eléctrica en torque en el eje; las clasificaciones de servicio y envolvente determinan el tiempo de funcionamiento y la ubicación Daño del devanado por entrada de humedad o sobrecalentamiento Voltaje, fase, frecuencia, método de refrigeración, protección
Cable de alimentación y entrada del cable Conduce la energía desde el exterior hasta el conjunto sumergido Falla del aislamiento, entrada de humedad al motor Longitud del cable, cubierta, diseño de la entrada
Impulsor Añade energía al fluido; la geometría determina el paso de sólidos y la altura por etapa Desgaste, erosión, obstrucción o pérdidas por recirculación Tipo hidráulico, curva, geometría de paso
Difusor o carcasa de voluta Convierte la velocidad en presión y guía el caudal hacia la descarga Recirculación, pérdida de eficiencia, erosión Construcción, etapas, holguras
Eje, rodamientos y sistema de empuje Transmiten torque y mantienen el rotor en posición Deflexión, fatiga, vibración, daños por contacto Cargas de diseño, orientación y lubricación según el OEM
Sellos mecánicos Impiden que el fluido entre al motor a lo largo del eje Fuga hacia el motor, falla del motor Disposición del sello, compatibilidad de las caras y los elastómeros
Rejilla o filtro de succión Impide que los residuos grandes entren al extremo húmedo Obstrucción, caudal bajo, succión deficiente Sumergencia, flujo de aproximación, sólidos
Sensores y controles Detectan el nivel o las condiciones del equipo y ordenan su funcionamiento Exposición al funcionamiento en seco, arranques y paradas frecuentes, sobrecarga Tipo de sensor, lógica de alarmas, puntos de ajuste
Riel guía, puntos de izaje o suspensión Posicionan y permiten extraer la unidad Daño del cable o la carcasa por un izaje incorrecto Método de izaje permitido, cargas
Conexión de descarga y válvula de retención Dirige el caudal al sistema; el funcionamiento de la válvula de retención depende del sistema Contraflujo o golpe de ariete cuando el sistema requería prevención Disposición de la tubería, diseño de la tubería de impulsión

🔴Precaución: Nunca levantes una bomba sumergible por el cable de alimentación. Usa los puntos y el método de izaje definidos en el IOM del modelo seleccionado.

Tipos y configuraciones de bombas sumergibles

Esas elecciones de componentes se agrupan en configuraciones reconocibles. El Hydraulic Institute define los tipos rotodinámicos sumergibles en sus referencias de tipos de bombas: OH8, una bomba sumergible monoetapa monobloque y con impulsor en voladizo; OH8b, su variante de voluta; y VS0, una bomba suspendida verticalmente que descarga a través de una columna. Esas denominaciones describen la construcción hidráulica. Para la selección, organiza las opciones por instalación y servicio.

Bombas para perforaciones y pozos profundos

Unidades esbeltas, a menudo multietapa, que descargan a través de una columna dentro del revestimiento del pozo. Se utilizan habitualmente cuando una instalación estrecha debe desarrollar una altura considerable, pero el rango real de servicio depende del modelo. El diámetro del pozo, la calidad del agua, el contenido de arena, la capacidad de soportar empuje, el margen de NPSH y el caudal de refrigeración deben verificarse con la curva y el IOM del fabricante.

Bombas de achique y para construcción

Unidades portátiles o fijas utilizadas en sumideros, excavaciones y servicios de drenaje temporal. Según el diseño, pueden incorporar extremos húmedos y materiales destinados a finos, sedimentos o sólidos abrasivos. Confirma el nivel de agua previsto, la carga de sedimentos, el paso de sólidos, las pérdidas en la manguera o la tubería, los requisitos de refrigeración y el método de extracción; la denominación de achique por sí sola no determina el rango hidráulico, la resistencia al desgaste ni la capacidad de funcionar en seco.

Bombas para aguas residuales y alcantarillado

Unidades para pozos húmedos con impulsores inatascables, de canal o de vórtice dimensionados para permitir el paso de trapos y sólidos. Funcionan con controles de nivel, arranques intermitentes y entornos con gases corrosivos, por lo que los materiales y el régimen de servicio del motor importan tanto como la hidráulica. Confirma con el fabricante el paso libre real y la región operativa.

Bombas para procesos industriales

Cualquiera de las construcciones anteriores con materiales en contacto con el fluido, sellado y clasificaciones del motor adaptados a un fluido de proceso, una temperatura o un área peligrosa específicos. Aquí, la lista de propiedades del fluido, no la familia de configuración, guía la especificación.

La ubicación de estas configuraciones entre las familias más amplias de bombas industriales es una cuestión de taxonomía propia; el mapa completo se encuentra en el artículo complementario sobre familias de bombas en la industria.

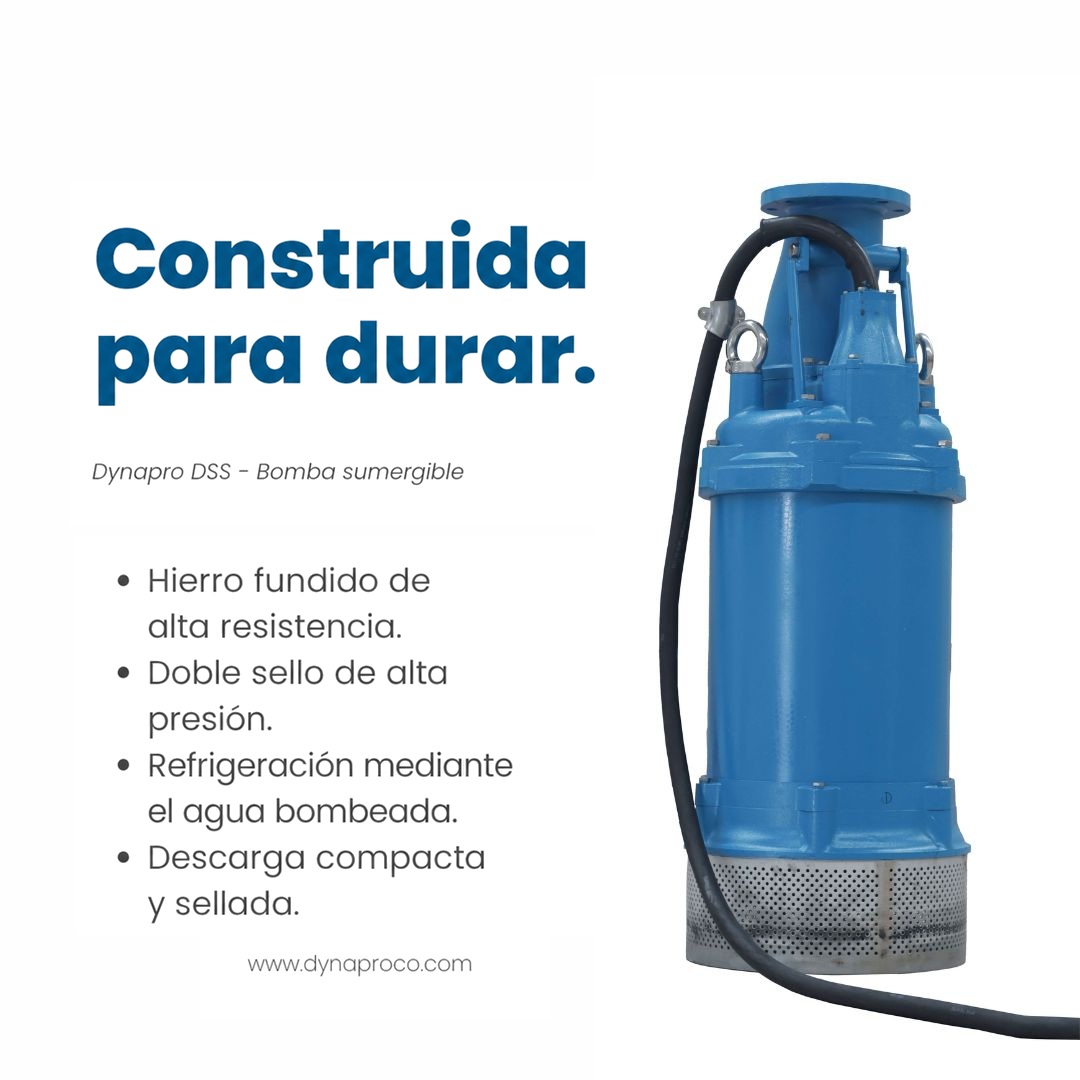

Bomba sumergible Dynapro DSS con construcción de hierro fundido de alta resistencia y doble sello.

Aplicaciones industriales y límites de operación

Las configuraciones existen porque las aplicaciones difieren y cada aplicación impone sus propios límites. Los tres escenarios siguientes son ejemplos hipotéticos de distintos conjuntos de datos, no descripciones de equipos instalados.

  • Achique hipotético de un sumidero de mina. Finos abrasivos, elevación variable y caudal de entrada máximo; la bomba puede funcionar durante un turno completo. Preguntas difíciles: paso de sólidos, materiales de desgaste, refrigeración al nivel mínimo y arranques por hora.
  • Pozo húmedo hipotético de aguas residuales. Trapos y fibras, caudal de entrada variable, arranques intermitentes y gas corrosivo. Preguntas difíciles: geometría inatascable, controles de nivel, materiales en contacto con el fluido y régimen de servicio del motor.
  • Abastecimiento hipotético desde un pozo profundo. Agua limpia a gran altura dentro de un revestimiento estrecho. Preguntas difíciles: altura multietapa, diámetro del pozo, capacidad de empuje y margen de NPSH con un nivel de agua bajo.

Cada escenario apunta a una configuración diferente, y las respuestas se encuentran en la curva y el IOM del modelo seleccionado. No existe un valor universal para bombas sumergibles en cuanto a profundidad, temperatura, paso de sólidos, sumergencia o tiempo de funcionamiento. Una cifra citada sin un modelo que la respalde es una cifra que debes rechazar.

Las ubicaciones peligrosas exigen que la bomba, el sistema de cableado, los controles y la instalación correspondan a la clasificación del área y a los requisitos eléctricos locales; una clasificación sumergible general no demuestra el cumplimiento. La accesibilidad también condiciona el mantenimiento: es más fácil planificar el equipo de extracción, el aislamiento y los controles de espacios confinados antes de la instalación que después de una falla.

⚠️Advertencia: Verifica el límite del modelo. Los límites de profundidad, sumergencia mínima, paso de sólidos, temperatura, ciclo de trabajo, cable y materiales proceden de la curva y el IOM del modelo seleccionado. Un valor válido para una configuración no se transfiere a otra.

Datos de selección: caudal, altura, fluido, sólidos y servicio

Convierte esos límites de la aplicación en datos de entrada. Selecciona la bomba a partir del sistema, no de los caballos de fuerza. Los cinco datos más importantes son caudal, altura, fluido, sólidos y servicio, además de la instalación y el entorno eléctrico que los rodean.

Caudal y altura total del sistema

Registra el caudal mínimo, normal y máximo, incluidos los niveles estacionales y los picos de entrada. Un solo caudal de diseño oculta las horas que la bomba pasa con una demanda menor. En sumideros controlados por nivel, registra el volumen útil y el patrón previsto del caudal de entrada: ambos determinan los arranques por hora, un dato que afecta la vida útil del motor.

Luego calcula la altura total del sistema: elevación estática y diferencia de cota, presión requerida en el destino y pérdidas dinámicas a través de tuberías, válvulas y accesorios. En flujo turbulento, esas pérdidas dinámicas aumentan aproximadamente con el cuadrado del caudal, por lo que duplicar el caudal por la misma línea cuadruplica aproximadamente la pérdida por fricción.

El punto de operación es donde se cruzan la curva de la bomba y la curva del sistema. Traza el requisito del sistema en todo el rango de caudal previsto y elige una bomba cuyo rango de operación lo cubra. Los caballos de fuerza son una consecuencia del punto de operación; nunca lo definen.

Propiedades del fluido y sólidos

La densidad, o gravedad específica, afecta la potencia necesaria. La viscosidad modifica el rendimiento centrífugo y las pérdidas del lado de succión. La temperatura afecta los materiales y la presión de vapor. La composición química determina la elección de los materiales en contacto con el fluido, desde hierro fundido hasta acero inoxidable o aleaciones superiores. El gas disuelto o arrastrado modifica el comportamiento de la entrada.

Los sólidos determinan el extremo húmedo. El tamaño, la concentración, la dureza y la abrasividad definen la elección entre impulsores cerrados, abiertos, inatascables y de vórtice, y entre materiales estándar y resistentes al desgaste. En el servicio de aguas residuales, los trapos y materiales fibrosos determinan la geometría de paso. La clasificación del paso de sólidos es un valor de diseño, no una cuestión de actitud. Analizar cómo las propiedades de los sólidos y los lodos cambian los requisitos de la bomba merece una revisión específica cuando tu fluido deja de ser agua limpia.

Condiciones de succión y NPSH

La inmersión suele mejorar la presión disponible en la entrada, pero no elimina la verificación. La NPSHA es una propiedad de tu sistema; la NPSHR es una propiedad de la bomba. El valor disponible debe superar al requerido con un margen apropiado para la aplicación según ANSI/HI 9.6.1, y no existe un porcentaje universal que puedas aplicar a ese margen.

Instalación, alimentación y entorno

Registra la geometría del sumidero o del pozo, la sumergencia mínima y cómo se extraerá la unidad, ya sea mediante rieles guía o una cadena de izaje. Confirma el voltaje, la fase y la frecuencia, además de la longitud del cable y el método de arranque. Registra la clasificación del área peligrosa. Define los controles antes de cotizar: control de nivel, protección térmica y contra funcionamiento en seco, y el monitoreo que exija el estándar del sitio.

Datos mínimos que debes recopilar antes de seleccionar el modelo

  1. Caudal y su rango previsto: mínimo, normal y máximo.
  2. Altura total del sistema a esos caudales: elevación estática, requisito de presión y pérdidas por fricción.
  3. Fluido: densidad, viscosidad, temperatura, composición química, corrosividad y contenido de gas.
  4. Sólidos: tamaño máximo de partícula, concentración, dureza y abrasividad.
  5. NPSHA en la entrada, para compararla con la NPSHR de las bombas candidatas con el margen correspondiente.
  6. Instalación: dimensiones del sumidero o pozo, sumergencia y método de extracción.
  7. Tubería: tamaños, longitudes, accesorios, válvulas y condiciones de descarga.
  8. Servicio: continuo o intermitente, duración del funcionamiento, arranques por hora y redundancia.
  9. Alimentación: voltaje, fase, frecuencia, longitud del cable y capacidad disponible.
  10. Entorno: clasificación del área peligrosa y condiciones ambientales.
  11. Controles: control de nivel, protección térmica y contra funcionamiento en seco, monitoreo.
  12. Restricciones de materiales, izaje y mantenimiento.

Matriz de aplicación y selección

Con esos datos disponibles, la matriz los convierte en una primera aproximación. Ofrece orientación condicional a nivel de configuración, nunca una recomendación de modelo. Cada celda de límites indica algo que debes verificar.

Aplicación Fluido y sólidos Patrón de caudal y altura Instalación Servicio y entorno Configuración orientativa Límite que debes verificar Siguiente fuente
Achique de sumidero de mina Finos abrasivos, tamaño y concentración de partículas Elevación variable, pérdidas en manguera o tubería, caudal de entrada máximo Montaje portátil o fijo en sumidero De intermitente a continuo, abrasivo Unidad de achique resistente al desgaste Paso de sólidos, vida útil frente al desgaste, sumergencia mínima, carga del motor Curva, IOM y datos de sólidos del sitio
Achique de excavación de construcción Sedimentos, residuos, aire arrastrado Descenso de nivel requerido, nivel variable, ruta de descarga temporal Unidad portátil de fácil extracción Intermitente, nivel de agua variable Unidad portátil de drenaje o achique Tolerancia al funcionamiento en seco, bloqueo de la entrada, pérdidas en manguera, arranques Curva, IOM y plan de obras temporales
Pozo húmedo de aguas residuales Trapos, fibras, sólidos, componentes corrosivos Caudal de entrada promedio y máximo, volumen de almacenamiento, pérdidas en la tubería de impulsión Pozo húmedo con riel guía y control de nivel Arranques intermitentes, gas corrosivo Unidad para aguas residuales inatascable, de canal o de vórtice Geometría de paso, región operativa, nivel mínimo, clasificación del área Curva del sistema, IOM y datos de aguas residuales
Abastecimiento desde pozo profundo o perforación Agua limpia, posible contenido de arena Caudal bajo a moderado, gran altura, pérdidas en la tubería de impulsión Revestimiento estrecho, descarga a través de una columna Funcionamiento continuo o prolongado Unidad multietapa para pozo Diámetro del pozo, empuje, margen de NPSH, caudal de refrigeración Datos del pozo, curva, plano dimensional e IOM
Sumidero de proceso industrial Composición química, viscosidad, temperatura, gas y sólidos Según el requisito del proceso, presión del recipiente Foso, sumidero o recipiente de proceso, posiblemente en un área peligrosa Continuo, posiblemente caliente o corrosivo Unidad clasificada para proceso con materiales compatibles Compatibilidad de materiales, temperatura, clase de envolvente Hoja de datos del proceso, curva, IOM y certificaciones

Si dos familias de configuración pueden cubrir el servicio, resuélvelo con la curva del fabricante, no según una preferencia. La matriz reduce las opciones; la curva y el IOM toman la decisión.

Eficiencia y confiabilidad a nivel del sistema

Antes de elegir queda un filtro: cómo hará funcionar la unidad el sistema en la práctica. La eficiencia es una propiedad del punto de operación, no de la palabra sumergible. La curva de una bomba muestra que la eficiencia alcanza su máximo en el BEP y disminuye a ambos lados. Un punto de operación alejado del BEP, ya sea a un caudal muy bajo con recirculación interna o muy hacia el extremo de la curva, consume energía y a menudo aumenta el riesgo de vibración o desgaste. Selecciona una bomba cuyos puntos de operación previstos permanezcan dentro de las regiones operativas preferida y permitida del fabricante. Evalúa la cercanía al BEP como un factor específico del diseño, no como una regla universal de aceptación.

El sistema suele importar más que el componente. La elevación estática, las pérdidas por fricción, las posiciones de las válvulas y la estrategia de control determinan el costo energético real, y las pérdidas por fricción aumentan aproximadamente con el cuadrado del caudal. Esta es la perspectiva de sistemas del DOE: la evaluación de un sistema de bombeo comienza por el sistema y su patrón de operación, no por sustituir un equipo basándose en su placa de identificación. Las afirmaciones sobre ahorro energético solo tienen sentido cuando se vinculan a un punto de operación medido.

Los controles completan el panorama. Un control de nivel correctamente diseñado y configurado puede reducir la exposición al funcionamiento en seco y los ciclos innecesarios, pero no sustituye los requisitos de nivel mínimo del modelo ni la protección específica contra funcionamiento en seco, térmica o del motor. Un variador de frecuencia ayuda cuando la demanda de caudal cambia en un rango amplio, aunque un VFD no elimina la altura estática, las restricciones de sólidos, la velocidad mínima ni las necesidades de refrigeración. La confiabilidad sigue la misma lógica que la eficiencia: proviene del punto de operación, el ciclo de trabajo, el fluido y el plan de mantenimiento. Una unidad para manejo de sólidos que funciona en seco, con poca sumergencia o fuera de su región operativa preferida se degrada independientemente de su denominación.

Para ampliar los criterios de caudal, presión, compatibilidad con el fluido y eficiencia energética, consulta nuestra guía sobre cómo elegir la bomba industrial adecuada para tu aplicación.

Malentendidos comunes sobre las bombas sumergibles

La denominación también arrastra simplificaciones que perduran porque parecen correctas. Creer cualquiera de ellas cuesta dinero:

  • «Sumergible significa autocebante». La entrada sumergida elimina la necesidad de cebar esta configuración, pero el autocebado es una capacidad independiente definida para bombas que pueden evacuar el aire de una línea de succión seca. Por tanto, una entrada sumergida no demuestra una capacidad independiente de autocebado.
  • «Todas las bombas sumergibles manejan sólidos». Muchas solo manejan agua limpia. El paso de sólidos depende de la geometría y las holguras del impulsor, y siempre es un valor nominal del modelo específico.
  • «Estar sumergida significa que no habrá cavitación». La inmersión aumenta la presión disponible en la entrada, pero no elimina la presión de vapor del fluido, la temperatura, las pérdidas de entrada ni la formación de vórtices. El margen entre NPSHA y NPSHR sigue siendo determinante.
  • «Estar sumergida significa que no puede sobrecalentarse». La refrigeración depende de la ruta de refrigeración del motor, el caudal y la sumergencia mínima. El funcionamiento en seco o con un nivel bajo puede dañar los sellos y devanados igual que en cualquier otra disposición.
  • «Los caballos de fuerza bastan para seleccionar la bomba». El punto de operación determina el caudal y la altura. El fluido, los sólidos, el servicio y el entorno determinan todo lo demás. Los caballos de fuerza son el resultado de una selección correcta, no un dato de entrada.
  • «Los intervalos de mantenimiento son universales». Los intervalos dependen de la severidad del servicio y del programa del OEM. Un pozo húmedo cargado de trapos y un pozo de agua limpia no comparten calendario.

Dónde profundizar

Este artículo central explica el mapa. Cada pregunta más profunda tiene su propio recurso:

Mantén las normas dentro de su alcance. ANSI/HI 11.6 abarca las pruebas de integridad mecánica y eléctrica y la aceptación contractual de las bombas rotodinámicas sumergibles; las pruebas de aceptación del rendimiento hidráulico corresponden a ANSI/HI 14.6. Es una norma de pruebas contractuales, no una lista de verificación para mantenimiento en campo.

✓Punto de decisión: Consulta el procedimiento correspondiente. La instalación, el mantenimiento y el diagnóstico de fallas específicos del modelo corresponden al recurso dedicado de mantenimiento y al IOM del OEM. Este artículo central cubre el mapa; no sustituye el procedimiento.

Preguntas frecuentes

¿Qué es una bomba sumergible?

Una bomba sumergible es un conjunto bomba-motor diseñado para funcionar sumergido en el fluido que desplaza. El término define la configuración de instalación, no el principio hidráulico, que es rotodinámico en la mayoría de los servicios industriales.

¿Cómo funciona una bomba sumergible?

El motor convierte la entrada eléctrica en torque en el eje, el impulsor añade energía cinética al fluido y el difusor o la voluta convierte esa velocidad en presión. Como la entrada está sumergida, la disposición reduce algunas restricciones externas de cebado y elevación de succión, pero la bomba aún debe vencer la altura total del sistema.

¿Todas las bombas sumergibles pueden manejar sólidos?

No. Muchos modelos están diseñados solo para agua limpia. El paso de sólidos es un valor nominal determinado por la geometría y las holguras del impulsor, así que verifica la curva y el IOM del modelo antes de utilizar una unidad en un servicio con fluido contaminado.

¿Puede una bomba sumergible funcionar en seco?

Solo cuando el fabricante lo permita explícitamente. Muchos diseños dependen del fluido manejado para refrigerar y lubricar el sello, así que confirma en el IOM el nivel mínimo de líquido y cualquier período permitido de funcionamiento en seco, y protege la unidad con un control de nivel o protección contra funcionamiento en seco.

¿Qué datos necesito para dimensionar una bomba sumergible?

La lista de verificación de la sección de selección los reúne: caudal y su rango, altura total del sistema, propiedades del fluido, sólidos, geometría de instalación, servicio, alimentación eléctrica, entorno y controles.

¿Con qué frecuencia necesita mantenimiento una bomba sumergible?

No existe un intervalo universal. La frecuencia depende de la severidad del servicio, el fluido y el ciclo de trabajo, además del programa del OEM para el modelo. Las inspecciones de los sellos, la entrada del cable y las piezas de desgaste son más importantes en servicios abrasivos o cargados de trapos que en servicios de agua limpia.
