Una sola decisión equivocada puede costarte meses de disponibilidad. Si especificas materiales incorrectos para el impulsor de una bomba de lodos, acortarás los intervalos entre reemplazos, asumirás paros no planificados y verás cómo el costo de las piezas supera cualquier ahorro inicial. No existe un ganador universal: la aleación de hierro blanco con alto contenido de cromo se adapta a servicios de alta velocidad con partículas gruesas y angulares; un caucho o elastómero químicamente compatible puede ser adecuado para lodos finos a temperatura moderada; el poliuretano funciona en servicios abrasivos con finos donde la propagación de cortes destruye el caucho; los insertos cerámicos calificados o los sistemas de recubrimiento de carburo de tungsteno pueden ser apropiados para servicios controlados y muy abrasivos cuando se verifican la compatibilidad química, el impacto, el sustrato y la adherencia, y se controlan los cuerpos extraños. Esta guía compara los materiales de impulsores para bombas de lodos según las variables que determinan su vida útil en campo —tamaño de partícula, química, temperatura, punto de operación y costo del ciclo de vida— e incluye una matriz y una lista de datos que debes reunir antes de solicitar una cotización.

Por qué los materiales de impulsores para bombas de lodos determinan la vida útil y el costo

El material que especificas para el impulsor determina la pendiente de la curva de desgaste, el intervalo entre reemplazos y el riesgo de daños secundarios, no solo el precio de la pieza. ANSI/HI 12.1-12.6 establece claramente que los lodos modifican el rendimiento de la bomba y desgastan el extremo húmedo, por lo que la selección del material determina cuánto tarda ese desgaste en provocar una parada.

El desgaste por lodos no responde a un solo mecanismo. El tamaño, la forma y la dureza de las partículas, la velocidad, el ángulo de impacto, la química y el punto de operación modifican el modo de falla dominante. Un mineral grueso y angular somete el borde de ataque a impactos y surcos. Un lodo fino de sílice provoca abrasión por deslizamiento en el flanco del álabe. Un lodo de pH bajo añade erosión-corrosión que socava la matriz de carburos de un metal duro. El material que prevalece en un servicio puede fallar prematuramente en otro que parece similar en una hoja de datos.

La dureza por sí sola es un criterio de selección débil. Un metal duro resiste los surcos, pero puede sufrir erosión-corrosión, agrietamiento frágil o picaduras por cavitación. Un elastómero blando resiste el impacto y la abrasión por deslizamiento en servicios con finos, pero se desgarra con sólidos gruesos y afilados, se hincha con aceites y pierde propiedades por encima de su límite de temperatura. La tenacidad, la resistencia a la corrosión, la compatibilidad química, el límite de temperatura y el comportamiento hidráulico de la bomba suelen determinar la vida útil real, no la dureza máxima indicada en una hoja de especificaciones.

Esta actualización reemplaza reglas empíricas sin respaldo —multiplicadores fijos de vida útil, límites fijos de temperatura y porcentajes fijos de pérdida por desgaste lejos del BEP— por variables que puedes medir y normas que puedes verificar. Cuando un valor sea específico del OEM o del grado, compruébalo con la hoja de datos vigente o el estándar del sitio. La selección del material es una capa dentro de la selección general de bombas para lodos de servicio pesado, pero el material del impulsor determina qué tan rápido el desgaste del extremo húmedo se convierte en una parada.

Comienza con el lodo antes de elegir un material

La selección del material comienza con lo que circula por la bomba, no con el catálogo. Prepara el expediente de selección antes de comparar materiales; de lo contrario, harás coincidir un material con un servicio que nunca caracterizaste.

Datos de selección que debes recopilar

• Distribución del tamaño de partícula, P80 y tamaño máximo: los finos favorecen los elastómeros y el PU; los sólidos gruesos y angulares favorecen el metal duro. La edición de 2021 de ANSI/HI 12.1-12.6 añadió directrices sobre el tamaño máximo recomendado de sólidos para bombas revestidas de caucho; verifica el límite vigente en la norma o con tu OEM antes de especificar caucho.
• Angularidad y dureza de las partículas: las partículas afiladas y duras cortan y producen surcos; las redondeadas y más blandas se deslizan. Un estudio de erosión húmeda revisado por pares de 2023, realizado con muestras de hierro fundido alto en cromo provenientes del impulsor de una bomba para lodos, ensayó arena de sílice al 20% en peso con ángulos de impacto de 30°, 45°, 60° y 90°. En esa configuración, la mayor pérdida de masa se produjo a 45°, lo que demuestra que el ángulo de impacto modifica la pérdida, no que exista una regla universal de diseño.
• Concentración de sólidos y SG del lodo: una mayor carga de sólidos aumenta la frecuencia de impactos y modifica la reología; verifica el efecto con la corrección de la curva para lodos del OEM.
• pH, cloruros, oxidantes e hidrocarburos: un pH bajo y los oxidantes llevan al metal duro hacia la erosión-corrosión; los aceites hinchan muchos cauchos; los cloruros atacan algunas aleaciones. Registra todo el rango, no solo el valor nominal.
• Temperatura estable y transitoria: los límites de los elastómeros y el PU varían según el grado y el proveedor; verifícalos con la hoja de datos vigente. Los picos transitorios dañan los elastómeros incluso cuando la temperatura estable está dentro del límite.
• Punto de operación frente a BEP / POR / AOR: la posición en la curva modifica la recirculación, el ángulo de incidencia, la velocidad local, la vibración y el desgaste. ANSI/HI 9.6.3 define estas regiones; operar dentro de la POR protege el impulsor, mientras que hacerlo fuera de la AOR lo castiga.
• Margen de NPSH: un margen insuficiente causa picaduras por cavitación en los bordes de ataque y las cubiertas. Ningún material resiste la cavitación sostenida; corrige primero las condiciones de succión.
• Riesgo de cuerpos extraños e impacto: las cribas, los coladores y la frecuencia de arranques y paradas determinan si son viables los materiales frágiles —cerámica— o los sensibles a la propagación de cortes —caucho—.
• Historial de desgaste de la instalación: fotos, tendencias del espesor de los álabes, forma del borde de ataque y horas de servicio entre reemplazos. Tu propia instalación es la fuente de datos de mayor resolución que tienes.

Alto cromo, caucho, poliuretano y cerámica: dónde funciona cada uno

Ninguna familia de materiales prevalece en todas las aplicaciones. Cada una ocupa un nicho de desgaste definido por el tamaño de partícula, la química, la temperatura y el riesgo de impacto.

Hierro blanco de alto cromo

El hierro blanco de alto cromo —la familia de hierros fundidos blancos resistentes a la abrasión cubierta por ASTM A532/A532M— es un punto de partida común para servicios abrasivos de alta velocidad con partículas gruesas y angulares en minería, molienda y movimiento de tierras. Su microestructura rica en carburos resiste los cortes, los surcos y la trituración producidos por mineral fracturado y arena, y conserva la geometría de los álabes a velocidades periféricas que deformarían o desgarrarían un elastómero.

Sus límites son la química y la fragilidad. En un servicio suficientemente corrosivo, incluidos algunos lodos con pH bajo o cloruros, la matriz metálica puede corroerse y socavar los carburos; entonces, la erosión-corrosión acelera la pérdida más que cualquiera de los mecanismos por separado. Un bloqueo o la presencia de cuerpos extraños pueden agrietar un álabe frágil por impacto. ASTM A532 cubre la familia, pero no todas las piezas de «alto cromo» son iguales: verifica el grado de aleación, la dureza y el límite de corrosión en la hoja de datos del OEM y frente a la química de tu proceso.

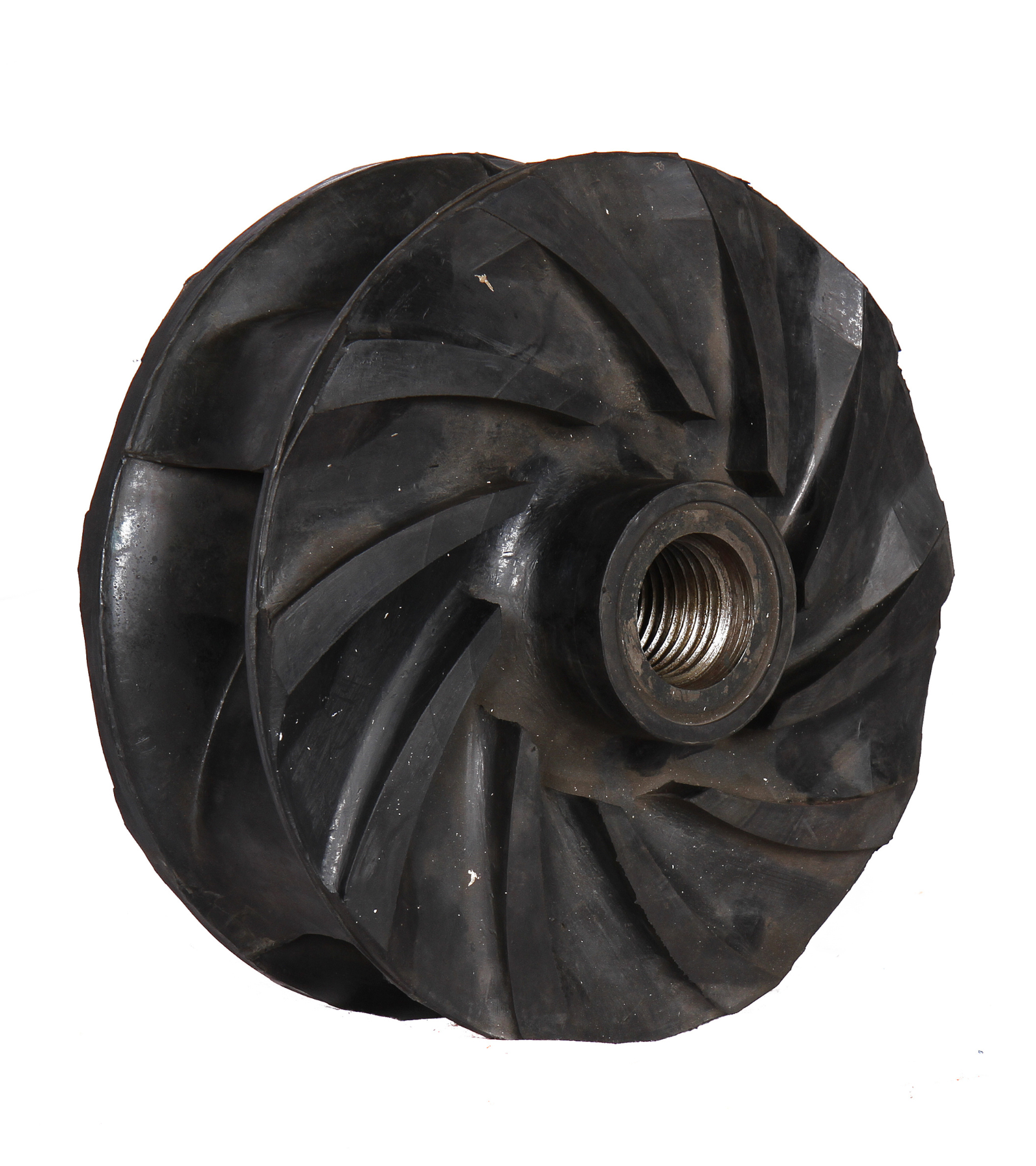

Caucho y elastómeros

El caucho natural y los elastómeros sintéticos, como neopreno, nitrilo y EPDM, pueden absorber la energía de los impactos y deformarse cuando las partículas golpean, en lugar de sufrir surcos. En lodos finos a temperatura moderada, un elastómero químicamente compatible puede durar más que un metal duro al evitar la erosión-corrosión metálica y, a menudo, presentar un desgaste más uniforme en lugar de surcos localizados. Debes verificar la compatibilidad del compuesto elastomérico exacto con el fluido de proceso.

Sus límites son el tamaño de partícula, la temperatura y la química. Los sólidos afilados y gruesos cortan o desprenden los elastómeros en el borde de ataque. Los límites de temperatura dependen del grado y del proveedor; verifícalos con la hoja de datos vigente, no con una regla empírica. Los aceites derivados del petróleo suelen hinchar el caucho natural, y el EPDM generalmente no es adecuado para aceites de petróleo ni combustibles de hidrocarburos; el neopreno o el nitrilo pueden ser apropiados para muchos servicios con aceites, sujeto a los datos de compatibilidad del compuesto específico. La edición de 2021 de ANSI/HI 12.1-12.6 añadió directrices sobre el tamaño máximo recomendado de sólidos para bombas revestidas de caucho; consulta el límite vigente antes de especificar.

Poliuretano

El poliuretano ocupa una posición intermedia entre el caucho y el metal duro. Muchas formulaciones de PU para bombas resisten mejor que el caucho natural la abrasión por deslizamiento y la propagación de cortes en servicios con sílice fina y arenas minerales, y pueden ser menos sensibles a fragmentos sobredimensionados ocasionales. El rendimiento depende de la química y la formulación del PU.

Sus límites son la temperatura y la química. La mayoría de los PU de grado minero pierden propiedades por encima de su límite de temperatura; verifica el límite real en la hoja de datos del proveedor, no mediante un valor genérico. Los servicios cáusticos o ácidos a alta temperatura pueden causar degradación química, ablandamiento y desprendimiento de fragmentos en las puntas de los álabes; la susceptibilidad a la hidrólisis también difiere entre formulaciones de PU basadas en éster y en éter. Usa PU cuando la abrasión sea severa, las partículas sean finas y la temperatura y la química se encuentren dentro de los límites verificados.

Insertos cerámicos y metal recubierto

Los insertos cerámicos y los recubrimientos de cermet WC-CoCr pueden prolongar la vida útil en determinados servicios abrasivos controlados, pero no forman una sola familia de materiales y deben calificarse por separado. La química y la tenacidad de la cerámica varían según el grado; el rendimiento del WC-CoCr depende de la química del aglutinante, la densidad del recubrimiento, la calidad de la adherencia, el sustrato y el proceso HVOF o HVAF. No debe suponerse que ninguna de las dos opciones es compatible con todos los lodos químicamente agresivos. La edición de 2021 de ANSI/HI 12.1-12.6 añadió una sección sobre materiales cerámicos de desgaste, señal de que la cerámica ya ocupa un lugar reconocido en los conjuntos de piezas de desgaste para bombas de lodos, no una autorización para aplicarla sin análisis.

Haz coincidir el material con el tamaño de partícula, la química, la temperatura y el punto de operación

El material y el punto de operación se seleccionan en conjunto. Un mismo material de impulsor puede ofrecer una larga vida útil en un punto de operación y fallar prematuramente en otro.

El tamaño y la forma de las partículas determinan la familia

Los sólidos gruesos, angulares y duros favorecen el metal duro. Los sólidos finos, redondeados o finos y afilados a temperatura moderada favorecen los elastómeros o el PU. Los sólidos finos y muy abrasivos en un servicio controlado pueden favorecer un sistema cerámico o de metal recubierto calificado cuando se hayan verificado la química, el impacto y la compatibilidad con el sustrato. Estas son reglas iniciales; compruébalas con el historial de desgaste de tu instalación.

La química puede invertir la decisión

Un pH bajo y los oxidantes llevan al metal duro hacia la erosión-corrosión y pueden hacer que un elastómero químicamente compatible, una aleación resistente a la corrosión o un sistema cerámico o de recubrimiento específicamente calificado sean una mejor opción. Los aceites derivados del petróleo suelen descartar el caucho natural y pueden favorecer un compuesto compatible de neopreno o nitrilo, mientras que la compatibilidad con solventes debe comprobarse con datos específicos del compuesto. Las altas temperaturas pueden eliminar muchas formulaciones de elastómeros y PU y favorecer un compuesto EPDM clasificado para altas temperaturas, una aleación metálica o un sistema calificado con revestimiento cerámico. El punto en que se invierte la decisión depende del grado y del proveedor; verifícalo en la hoja de datos vigente.

El punto de operación modifica el modo de desgaste

Operar dentro de la POR definida por ANSI/HI 9.6.3 suele limitar la recirculación y la carga hidráulica respecto a la operación fuera de diseño. Funcionar fuera de la AOR puede modificar el patrón de desgaste debido a la recirculación en el ojo, una incidencia desfavorable en el borde de ataque, zonas de alta velocidad local, vibración y calor. El mismo material que alcanza la vida útil de diseño en el BEP puede fallar prematuramente fuera del BEP. No cites un porcentaje fijo de pérdida por desgaste: la penalización depende de cuánto se aleja la bomba, durante cuánto tiempo y en qué servicio.

Margen de NPSH y cavitación

Un margen de NPSH insuficiente causa picaduras por cavitación en el lado de succión de los álabes y las cubiertas. La cavitación sostenida daña con el tiempo cualquier material de impulsor; corrige primero las condiciones de succión y después elige el material. La selección del material no salvará una bomba que cavita. Consulta nuestra guía de análisis de cavitación para ver la secuencia de diagnóstico.

Combinación con revestimiento y carcasa

El material del impulsor debe seleccionarse como parte del sistema completo del extremo húmedo. Las combinaciones de materiales diferentes —por ejemplo, un impulsor de alto cromo con revestimientos elastoméricos— pueden ser válidas y los OEM las usan cuando optimizan la distribución del desgaste y la vida útil. No exijas que todos los componentes pertenezcan a la misma familia de materiales; verifica la combinación aprobada por el OEM para el impulsor, el revestimiento, el buje de garganta, la placa de desgaste y el expulsor o sistema de sellado, de acuerdo con el lodo y el servicio reales.

Compara el costo del ciclo de vida, la reparabilidad, el plazo de entrega y el riesgo

El costo del ciclo de vida prevalece sobre el costo inicial en cualquier servicio donde las horas de parada por un reemplazo no planificado cuesten más que la pieza. El costo total incluye la pieza, las horas entre reemplazos, la mano de obra, la producción perdida, el rebalanceo o la reparación, el inventario, el plazo de entrega y el riesgo de daños secundarios en revestimientos, sellos, camisas y rodamientos.

Qué debes comparar

• Costo de la pieza: precio cotizado del impulsor en el material especificado.
• Horas de servicio entre reemplazos: obtén este dato del historial de desgaste de tu instalación, no de un multiplicador de vida útil del proveedor. Si no tienes historial, realiza una prueba controlada de dos materiales en paralelo y mide la pérdida de espesor de los álabes por hora de operación.
• Mano de obra y ventana de reemplazo: horas de trabajo del equipo y ventana de producción necesarias para reemplazar el impulsor.
• Producción perdida: costo del tiempo de inactividad por hora multiplicado por la duración del reemplazo. En servicios mineros de alta producción, este renglón suele ser el dominante.
• Reparabilidad: algunos impulsores de acero o aleación pueden soldarse o recibir recargue duro mediante un procedimiento calificado y luego inspeccionarse y balancearse dinámicamente. Los impulsores de hierro blanco de alto cromo son difíciles de soldar y puede ser más adecuado reemplazarlos; no los sueldes en campo sin la aprobación explícita del OEM o de un especialista en materiales. Los elastómeros y el PU suelen reemplazarse completos; las cerámicas y los recubrimientos requieren procedimientos de reparación o reaplicación especificados por el proveedor.
• Inventario y plazo de entrega: estrategia de repuestos, intercambiabilidad y riesgo del proveedor. Un plazo mayor exige más inventario o un proveedor más sólido.
• Riesgo de daños secundarios: un impulsor que falla puede dañar revestimientos, bujes de garganta, camisas del eje, sellos mecánicos y rodamientos. Un material más duradero suele reducir el costo de los daños secundarios más de lo que reduce el costo de la pieza.

Matriz de selección de materiales de impulsores para bombas de lodos

Usa esta matriz para reducir la lista a uno o dos candidatos; es una herramienta de planificación, no un sustituto de los datos del OEM ni del historial de desgaste de la instalación.

Datos que debes recopilar antes de seleccionar o cotizar el material de un impulsor

• PSD, P80 y tamaño máximo del lodo
• Angularidad y dureza de las partículas
• Porcentaje de sólidos en peso y SG del lodo
• Rango de pH (estable y transitorio)
• Rango de temperatura (estable y transitorio)
• Química: cloruros, oxidantes, hidrocarburos
• Punto de operación: caudal y altura frente a BEP, POR y AOR
• Margen de NPSH
• Material del impulsor actual y fotos de desgaste
• Horas de servicio entre reemplazos (historial de la instalación)
• Material del revestimiento y de la carcasa (combinación frente al desgaste)
• Modelo y tamaño de la bomba
• Intervalo objetivo entre reemplazos
• Restricciones de inventario y plazo de entrega
• Riesgo de cuerpos extraños e impacto

Errores comunes al seleccionar materiales

La mayoría de las fallas de selección comparten una causa raíz: nunca se caracterizó el lodo y se volvió a pedir el material que había fallado sin analizar la causa.

• Seleccionar solo por la dureza. Un metal duro en un servicio ácido falla por erosión-corrosión, mientras que un elastómero más blando dura más. La dureza es una variable; también cuentan la tenacidad, la resistencia a la corrosión, la compatibilidad química, el límite de temperatura y el comportamiento hidráulico de la bomba.
• Repetir el material del impulsor fallado sin evidencia de la causa raíz. Si la falla fue erosión-corrosión, la misma aleación fallará de la misma forma. Si fueron picaduras por cavitación, ningún cambio de material resolverá el problema; corrige primero el margen de NPSH. Interpreta el patrón de desgaste antes de volver a pedir.
• Rechazar o repetir extremos húmedos de materiales combinados sin evidencia del OEM. Un impulsor de metal duro con revestimientos elastoméricos puede ser una combinación válida del OEM, pero cambiar un componente puede modificar la distribución del desgaste y las holguras de operación. Verifica el conjunto completo —impulsor, revestimiento, buje de garganta, placa de desgaste y sistema de sellado— con los datos del OEM y el servicio real.
• Tratar las clasificaciones de abrasión de laboratorio como predicciones de vida útil en campo. ASTM G65 —arena seca/rueda de caucho— y ASTM G76 —erosión por impacto de partículas sólidas— son métodos de evaluación de laboratorio. Sus apartados de importancia y uso advierten que los ensayos no reproducen todas las condiciones del proceso y no deben predecir la resistencia exacta en un servicio específico. Úsalos para clasificar candidatos, no para pronosticar fechas de cambio.
• Repetir límites de temperatura o multiplicadores de vida útil sin respaldo de una fuente. Un límite de temperatura válido para el grado de un proveedor no es válido para otro; un multiplicador de vida útil observado en un sitio no es válido en otro. Verifica los valores en la hoja de datos vigente del OEM o del proveedor del material.
• Citar un porcentaje fijo de pérdida por desgaste lejos del BEP. La penalización por operar fuera de la POR o la AOR depende de cuánto se aleja la bomba, durante cuánto tiempo y en qué servicio. ANSI/HI 9.6.3 define las regiones; no asigna una cifra universal de pérdida por desgaste. No inventes una.
• Suponer que el mismo material sobrevivirá a un cambio del punto de operación. El recorte, un cambio de velocidad o un nuevo punto de operación modifican la velocidad periférica, el ángulo de incidencia y la recirculación. Vuelve a comprobar el material frente al nuevo servicio, no al anterior.

Cuándo verificar con datos del OEM o solicitar soporte

Consulta los datos del OEM o solicita soporte técnico cuando el expediente del lodo esté incompleto, el patrón de desgaste contradiga el material especificado, cambie el punto de operación —recorte, velocidad o nuevo punto—, la química o la temperatura se encuentren fuera del límite verificado del material, o se cite un multiplicador de vida útil como una cifra definitiva.

Preguntas frecuentes

¿Qué material es mejor para sólidos gruesos y afilados?

El hierro blanco de alto cromo es un punto de partida común para servicios de alta velocidad con partículas gruesas y angulares. Su microestructura rica en carburos resiste los surcos y la trituración que destruyen los elastómeros en el borde de ataque. Verifica el grado de aleación y el límite de corrosión frente al pH y la química de tu proceso; el metal duro falla prematuramente en servicios ácidos por erosión-corrosión.

¿Cuándo debe preferirse el caucho al alto cromo?

Cuando el lodo sea fino, el mecanismo de desgaste sea adecuado para un elastómero y el compuesto exacto sea compatible con el fluido y la temperatura. En un servicio suficientemente corrosivo, el metal duro puede perder material por erosión-corrosión, mientras que un elastómero compatible evita la corrosión metálica. Consulta el límite de sólidos para bombas revestidas de caucho de ANSI/HI 12.1-12.6 antes de especificar.

¿Es el poliuretano mejor que el caucho?

Depende del servicio. Muchas formulaciones de PU para bombas resisten mejor que el caucho natural la abrasión por deslizamiento y la propagación de cortes en servicios con sílice fina y arenas minerales, y pueden ser menos sensibles a fragmentos sobredimensionados ocasionales. Un caucho compatible puede ser preferible cuando el PU seleccionado se degradaría químicamente o sufriría hidrólisis. Verifica ambos con la hoja de datos del proveedor, no mediante un multiplicador genérico de vida útil.

¿Cuándo valen la pena los impulsores cerámicos o recubiertos?

Cuando el factor limitante sea la vida útil frente al desgaste, el lodo sea abrasivo y controlado y el sistema cerámico o de recubrimiento exacto se haya calificado para la química, el impacto, el sustrato, la presencia de cuerpos extraños, la cavitación y las pulsaciones de presión. Estos sistemas prolongan los intervalos entre reemplazos en el servicio correcto y se agrietan o desprenden en el incorrecto. Verifica el espesor del recubrimiento, la resistencia de la adherencia y el procedimiento de reparación con el proveedor del recubrimiento.

¿Cómo modifican el pH y la temperatura la elección?

Un pH bajo y los oxidantes pueden llevarte a abandonar un metal duro estándar en favor de un elastómero químicamente compatible, una aleación resistente a la corrosión o un sistema cerámico o de recubrimiento específicamente calificado. Las altas temperaturas pueden descartar muchas formulaciones de elastómeros y PU y favorecer un compuesto EPDM clasificado para altas temperaturas, una aleación metálica o un sistema calificado con revestimiento cerámico. El punto en que se invierte la decisión depende del grado y del proveedor; verifícalo con la hoja de datos vigente, no mediante una regla empírica.

¿Puedo conservar el mismo material después de cambiar la velocidad, el recorte o el punto de operación?

No automáticamente. Un cambio de velocidad, un recorte o un nuevo punto de operación modifican la velocidad periférica, el ángulo de incidencia y la recirculación. El material que resistió el servicio anterior puede fallar prematuramente en el nuevo. Vuelve a comprobarlo frente al nuevo punto de operación, el margen de NPSH y el campo de velocidades antes de reutilizar la especificación.

Referencias

• Hydraulic Institute, ANSI/HI 12.1-12.6 Rotodynamic Centrifugal Slurry Pumps for Nomenclature, Definitions, Application, and Operation: https://www.pumps.org/product/ansi-hi-12-1-12-6-rotodynamic-centrifugal-slurry-pumps-for-nomenclature-definitions-application-and-operation/ (de pago)
• Hydraulic Institute, ANSI/HI 9.6.3 Rotodynamic Pumps — Guideline for Operating Regions: https://www.pumps.org/product/ansi-hi-9-6-3-rotodynamic-pumps-guideline-for-operating-regions/ (de pago)
• ASTM, ASTM A532/A532M-10(2023) Standard Specification for Abrasion-Resistant Cast Irons: https://store.astm.org/a0532_a0532m-10r23.html (de pago)
• ASTM, ASTM D2240-15(2021) Standard Test Method for Rubber Property — Durometer Hardness: https://store.astm.org/d2240-15r21.html (de pago)
• ASTM, ASTM G65-16(2021) Standard Test Method for Measuring Abrasion Using the Dry Sand/Rubber Wheel Apparatus: https://store.astm.org/g0065-16r21.html (de pago)
• ASTM, ASTM G76-18 Standard Test Method for Conducting Erosion Tests by Solid Particle Impingement Using Gas Jets: https://store.astm.org/g0076-18.html (de pago)
• Chaves Pereira da Silva et al., 2023, Slurry erosion wear of high chromium cast iron samples from a slurry pump impeller. Effect of impact angle variation: https://wjaets.com/sites/default/files/fulltext_pdf/WJAETS-2023-0106.pdf
