Pides un impulsor de repuesto con el mismo diámetro exterior y material que el anterior. Encaja en el eje. No roza con la carcasa. Pero la bomba nunca vuelve a la curva. El caudal disminuye. La potencia aumenta. El sello falla antes de tiempo. El verdadero problema no era el diámetro, sino la geometría de los álabes, el diseño de las holguras y el hecho de que el impulsor original ya se había recortado una vez. Este artículo te ofrece el mapa de ingeniería para evitar ese escenario. Aprenderás qué hacen realmente los impulsores de bombas centrífugas, en qué se diferencian los tipos principales, qué modifica cada variable en la curva de la bomba y qué debes inspeccionar antes de recortar, reemplazar o mejorar un impulsor.

Qué hacen realmente los impulsores de bombas centrífugas

El impulsor es un dispositivo de transferencia de energía. Toma la potencia rotacional del eje y la convierte en energía hidráulica, aumentando tanto la velocidad del fluido como la presión estática a medida que el líquido avanza por el ojo y los canales entre álabes hacia el diámetro exterior. La carcasa —por lo general una voluta o un difusor— recoge el caudal y convierte parte de la velocidad restante en presión estática adicional. La altura desarrollada por la bomba y su punto de operación son el resultado de la interacción entre el diseño hidráulico del conjunto impulsor-carcasa y la curva del sistema.

Esto importa porque cada curva de bomba corresponde a un diseño de impulsor específico que funciona a una velocidad determinada. Si cambias el diámetro del impulsor, la geometría de los álabes, el tamaño del ojo o el diseño de las cubiertas, obtendrás una curva diferente, incluso dentro de la misma carcasa. Un ingeniero de campo que trate el impulsor como un repuesto genérico corre el riesgo de instalar una combinación hidráulica incompatible que desperdicie energía, acorte la vida útil de sellos y rodamientos y aleje la bomba de su punto de máxima eficiencia.

El impulsor también establece la NPSHR de la bomba, influye en los empujes axial y radial y determina cómo maneja la bomba los sólidos, el aire arrastrado o los fluidos viscosos. Cuando una bomba pierde altura o caudal sin una falla mecánica evidente, el impulsor suele ser el primer lugar que se revisa, aunque no siempre es la causa raíz. Un cambio en la curva del sistema, una restricción en la succión o la operación lejos del BEP pueden imitar la degradación del impulsor. Antes de cambiar componentes, compara el punto de operación medido con la curva de la bomba correspondiente al diámetro y la velocidad instalados.

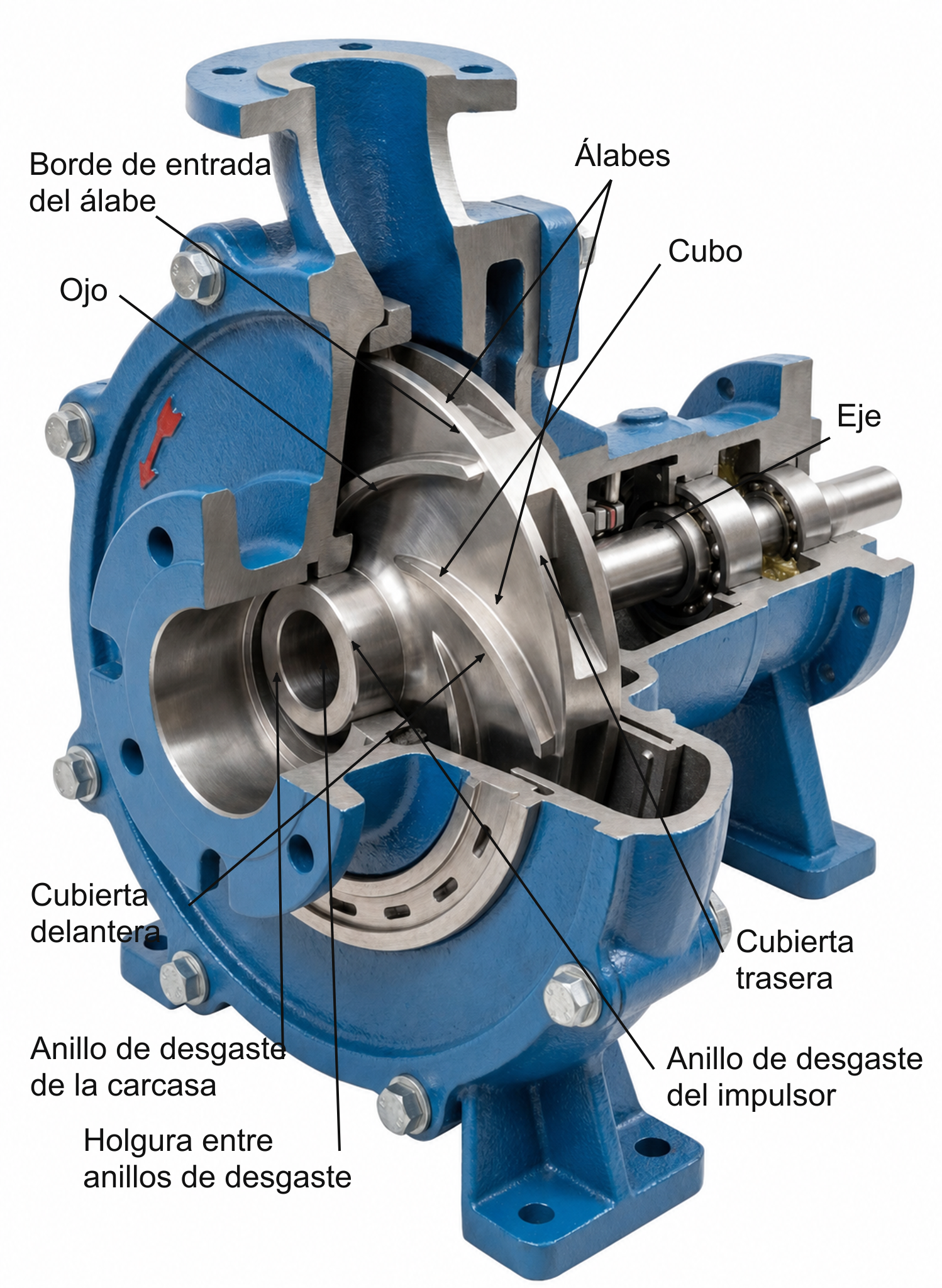

Partes del impulsor: ojo, álabes, cubiertas, cubo y superficies de desgaste

Cada característica física de un impulsor cumple una función hidráulica o mecánica. Conocer sus partes te ayuda a interpretar los daños, hablar del desgaste con un proveedor y validar el alcance del reemplazo.

Ojo y borde de entrada. El ojo es la abertura del lado de succión por donde ingresa el líquido. Su diámetro influye en la NPSHR y en la recirculación de entrada. En un diseño específico, un ojo más grande puede reducir la velocidad de entrada y la NPSHR, pero un ojo sobredimensionado puede empeorar la recirculación y el comportamiento a carga parcial; usa las curvas del fabricante en lugar de una regla universal. El borde de entrada —el borde de ataque de cada álabe— es donde suelen comenzar las picaduras por cavitación, porque esta es la zona de menor presión del impulsor. Inspecciona el ojo y los bordes de entrada en busca de picaduras, erosión o bandas pulidas cada vez que desarmes la bomba.

Álabes. Los álabes transfieren el trabajo del eje al fluido. Su número, los ángulos de entrada y salida, la curvatura, el espesor y el ancho de los canales entre álabes influyen en la curva H-Q, la eficiencia, la NPSHR y la capacidad de paso de sólidos. Para mejorar el manejo de sólidos suelen emplearse menos canales entre álabes, de mayor anchura, mientras que un mayor número de álabes puede reducir el deslizamiento, pero también aumentar la obstrucción y la fricción. El efecto neto sobre la altura y la forma de la curva depende del diseño; no deduzcas la altura ni la NPSHR solo a partir del número de álabes.

Cubiertas del impulsor. Una cubierta delantera —lado de succión— y una trasera —lado de accionamiento— encierran los canales entre álabes. Los impulsores cerrados tienen ambas cubiertas. Los semiabiertos solo tienen una cubierta trasera. Los abiertos no tienen cubierta delantera y carecen de cubierta trasera o solo tienen una mínima. Las cubiertas controlan las fugas internas, influyen en el equilibrio del empuje axial y proporcionan superficies de desgaste. Las cubiertas traseras suelen incorporar álabes de expulsión que reducen la presión en la cámara del sello y ayudan a mantener los sólidos fuera de la zona de la caja prensaestopas.

Cubo y alojamiento del eje. El cubo fija el impulsor al eje mediante un chavetero, un ajuste cónico o una rosca. El ajuste del cubo y su descentramiento radial (runout) afectan el balanceo, la vibración y la vida útil del sello. Un alojamiento desgastado puede generar descentramiento aunque los álabes y las cubiertas estén en buen estado.

Superficies de desgaste. En los impulsores semiabiertos, las puntas expuestas de los álabes o sus bordes delanteros funcionan cerca de una placa de desgaste estacionaria o un revestimiento de succión; no hay cubierta delantera. En los impulsores abiertos puede haber holguras en ambos lados, según el diseño. En los cerrados, los anillos de desgaste del ojo —y, en algunos casos, de la cubierta trasera— forman la principal interfaz de sellado. A medida que estas superficies se desgastan, aumenta la holgura y crece la recirculación interna. Fotografía estas superficies antes de limpiarlas; el patrón de desgaste cuenta una historia que el cepillado con alambre borra.

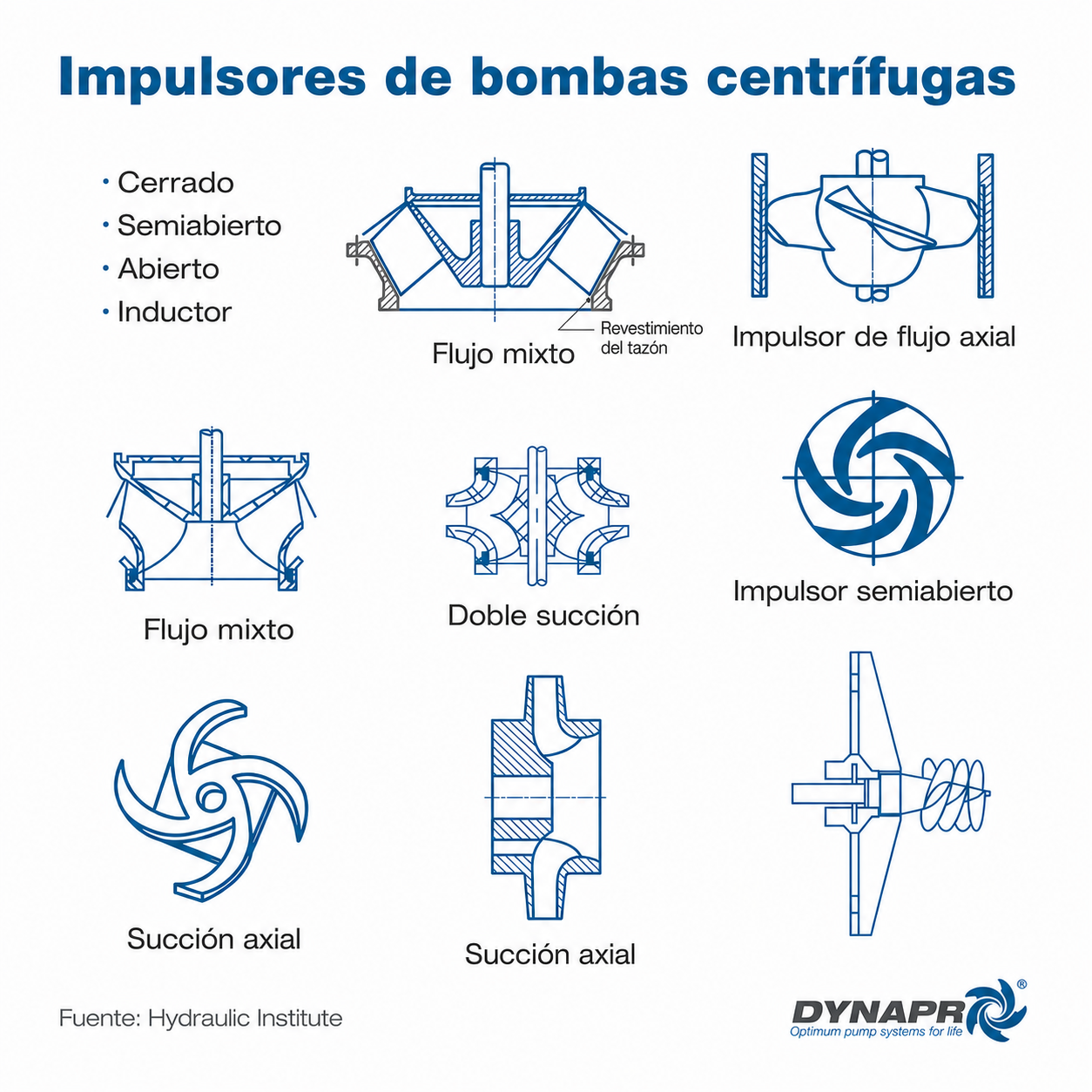

Impulsores abiertos, semiabiertos, cerrados, de vórtice y especiales

Las familias de diseños de impulsores difieren en la forma en que manejan las holguras, los sólidos, la eficiencia y el NPSH. Comprender las ventajas y desventajas te ayuda a decidir si debes conservar la misma familia o cambiar de diseño cuando se modifica la aplicación.

Los impulsores abiertos no tienen cubierta delantera y carecen de cubierta trasera o solo tienen una mínima. Sus álabes funcionan cerca de una o más paredes de la carcasa, placas laterales o revestimientos para controlar las fugas internas; según el diseño, más de una holgura de operación puede afectar el rendimiento. Los impulsores abiertos manejan ciertos sólidos, son más fáciles de limpiar y son comunes en bombas pequeñas y en algunos diseños para lodos. Su eficiencia es más sensible al aumento de las holguras que la de los diseños cerrados, porque la ruta de fuga es directa: desde el lado de presión del álabe hasta la succión a través de la punta. Cuando aumenta la holgura de un impulsor abierto, la eficiencia cae más rápido que en un diseño cerrado con un desgaste comparable.

Los impulsores semiabiertos tienen una cubierta trasera, pero no delantera. La cubierta trasera aporta rigidez mecánica y proporciona una superficie para los álabes de expulsión. La holgura entre el frente del álabe y la carcasa sigue controlando las fugas y la eficiencia. Los diseños semiabiertos se usan ampliamente en bombas de proceso ANSI, bombas de aguas residuales y algunas bombas para lodos porque equilibran la tolerancia a sólidos con una eficiencia razonable. La cubierta trasera modifica el empuje axial y el comportamiento de la cámara del sello, pero el empuje y la holgura permitida dependen del diseño y deben comprobarse con los datos del OEM.

Los impulsores cerrados tienen cubiertas delantera y trasera que encierran por completo los canales entre álabes. La eficiencia suele ser mayor porque las fugas internas se controlan en las holguras de los anillos de desgaste del ojo y, en algunos diseños, mediante un anillo de desgaste trasero u orificios de compensación. La capacidad de altura sigue dependiendo del diámetro, la velocidad, la geometría de los álabes y el diseño de la carcasa; no la determina únicamente la presencia de cubiertas. Los impulsores cerrados pueden obstruirse con mayor facilidad por sólidos fibrosos o residuos grandes. Son habituales en servicios de agua clara, productos químicos, alimentación de calderas y procesos de alta eficiencia. Cuando un impulsor cerrado pierde eficiencia, mide primero la holgura del anillo de desgaste; es la ruta de degradación más común.

Los impulsores de vórtice (retraídos) están empotrados en una cavidad de la carcasa. Crean un vórtice que mueve el líquido bombeado sin que la mayoría de los sólidos pase por los canales entre álabes. Su eficiencia suele ser menor que la de un impulsor de canal o convencional comparable, pero el valor real depende del diseño y del servicio y debe obtenerse de la curva de la bomba. Este diseño maneja sólidos grandes, trapos y lodos que podrían obstruir otros tipos de impulsores. Usa impulsores de vórtice cuando el paso de sólidos sea más importante que el costo de energía.

Diseños especiales. Los impulsores de simple succión admiten líquido por un ojo. Los de doble succión lo admiten por ambos ojos, equilibran el empuje axial y permiten mayores caudales para una NPSHR determinada. Los impulsores de álabes inversos son un diseño diferente en el que los álabes principales de bombeo y la holgura de operación controlada se referencian a la tapa trasera; no deben confundirse con los álabes auxiliares de expulsión de otros impulsores. Su presión en la cámara del sello y su comportamiento frente al empuje dependen del diseño, un tema tratado en la guía de selección de impulsores de álabes inversos. Los impulsores antiobstrucción usan canales anchos entre álabes y menos álabes para aguas residuales y lodos. Los impulsores de flujo radial, mixto y axial se clasifican principalmente por la dirección del flujo y la geometría, que se correlacionan con la velocidad específica: los radiales suelen ocupar valores menores, los de flujo mixto valores intermedios y los axiales valores mayores.

Cómo el diámetro, la velocidad y la geometría de los álabes determinan la curva de la bomba

Una curva de bomba no es una clasificación genérica. Corresponde a un modelo de bomba, un diámetro de impulsor, una velocidad y una condición de prueba específicos. Cada diámetro de impulsor dentro de la misma carcasa produce una curva diferente con su propio perfil de eficiencia.

Diámetro. El diámetro exterior del impulsor es la variable dominante. Un diámetro mayor aumenta la velocidad periférica, lo que incrementa la altura y la capacidad de caudal. El Hydraulic Institute y el DOE/HI Sourcebook presentan las aproximaciones clásicas de las leyes de afinidad para pequeños cambios de diámetro a velocidad constante:

$$
\frac{Q_2}{Q_1} = \frac{D_2}{D_1}
$$

$$
\frac{H_2}{H_1} = \left(\frac{D_2}{D_1}\right)^2
$$

$$
\frac{BHP_2}{BHP_1} = \left(\frac{D_2}{D_1}\right)^3
$$

Donde \(Q\) es el caudal (gpm), \(H\) es la altura (ft), \(BHP\) es la potencia al freno y \(D\) es el diámetro del impulsor (in).

Velocidad. Cambiar la velocidad de la bomba desplaza la curva: el caudal varía de forma directa con la velocidad, la altura con el cuadrado de la velocidad y la potencia con el cubo. Los cambios de velocidad también desplazan la NPSHR y pueden llevar la bomba a otro régimen hidráulico. Comprueba los límites mínimo y máximo de velocidad del fabricante y verifica que la NPSHA aún supere la NPSHR a la nueva velocidad antes de tomar una decisión.

Geometría de los álabes. El número de álabes, sus ángulos de entrada y descarga, el ancho de los canales entre álabes, el espesor de los álabes y la interacción con la carcasa influyen en la forma de la curva. Cambiar el número de álabes modifica el deslizamiento, la obstrucción, la fricción y la carga hidráulica, pero no produce un cambio universal en la altura ni en la pendiente de la curva. La geometría de los canales entre álabes afecta la eficiencia, el paso de sólidos y el rendimiento de succión; usa la curva probada por el fabricante para el diseño hidráulico completo.

Velocidad específica. La velocidad específica es un índice que correlaciona el caudal, la altura y la velocidad con la geometría general del impulsor: los diseños radiales suelen ocupar valores menores, los de flujo mixto valores intermedios y los axiales valores mayores. Es un parámetro útil de clasificación, no un objetivo de selección independiente.

Para una verificación rápida de potencia, la fórmula de potencia hidráulica del DOE/HI Sourcebook pone en perspectiva la salida hidráulica de la bomba:

$$
\text{Potencia hidráulica (hp)} = \frac{H \times Q \times SG}{3{,}960}
$$

Donde \(H\) es la altura (ft), \(Q\) es el caudal (gpm) y \(SG\) es la gravedad específica. Compara el resultado con la potencia al freno indicada en la curva de la bomba. Si empeoran la potencia de entrada o la energía por unidad de caudal, compara el punto de operación, las holguras, las propiedades del fluido, la condición mecánica y la incertidumbre de medición; el aumento de las holguras es una causa posible, no un diagnóstico por sí mismo.

Cómo las holguras, el desgaste, el NPSH y la operación lejos del BEP modifican el rendimiento

La degradación del rendimiento de los impulsores de bombas centrífugas rara vez se manifiesta con una falla repentina. Se acumula por el aumento de las holguras, el desgaste, los problemas de succión y la operación lejos del punto de diseño.

Holgura y recirculación interna. Los anillos de desgaste desgastados o las holguras aumentadas entre álabes y carcasa crean una ruta para que el líquido recircule desde el lado de alta presión hacia la succión. La bomba puede consumir una potencia similar y entregar menos caudal útil. Cuando disminuya la eficiencia, mide las holguras y compáralas con las tolerancias del OEM antes de suponer que el impulsor es hidráulicamente incorrecto o que el motor está fallando.

BEP, POR y AOR. Cada impulsor tiene un punto de máxima eficiencia: el caudal y la altura a los que la eficiencia de la bomba es máxima para la velocidad y el diámetro de impulsor indicados. ANSI/HI 9.6.3 define la región operativa preferida (POR) y la región operativa permitida (AOR) alrededor del BEP. Operar fuera de la POR aumenta las fuerzas hidráulicas, la vibración y la recirculación. La vida útil de sellos y rodamientos se acorta. Un impulsor que parece mecánicamente perfecto puede ser una combinación hidráulica incorrecta si la bomba funciona lejos del BEP.

NPSH y cavitación. La NPSHA es una propiedad del sistema determinada por las condiciones de succión, el nivel del líquido, la presión de vapor y las pérdidas por fricción. La NPSHR es una característica de la bomba suministrada por el fabricante: el NPSH mínimo necesario para alcanzar el rendimiento especificado a un caudal, una velocidad y un líquido bombeado determinados. No significa que la operación esté libre de cavitación. ANSI/HI 9.6.1 exige que la NPSHA supere la NPSHR con un margen específico para la aplicación; un margen insuficiente puede causar ruido, vibración, degradación del rendimiento, daños por cavitación y menor confiabilidad. Las burbujas de vapor pueden formarse cerca de la entrada y colapsar en regiones de mayor presión. Las picaduras concentradas cerca del ojo son compatibles con la cavitación, pero no bastan para diagnosticarla; también deben considerarse los daños por erosión, corrosión y recirculación. Lee el diagnóstico completo en el artículo de análisis de cavitación.

Síntomas de operación lejos del BEP que parecen problemas del impulsor. La operación a bajo caudal produce recirculación en la succión y la descarga que daña el ojo del impulsor y las puntas de los álabes. La operación a alto caudal aumenta la NPSHR y puede llevar la bomba a cavitar incluso con una presión estática de succión adecuada. Antes de culpar al impulsor, verifica que la bomba funcione dentro de la POR, compara la NPSHA con la NPSHR y descarta un desplazamiento de la curva del sistema.

La siguiente tabla relaciona las principales variables del impulsor con lo que modifican y lo que debes comprobar.

Haz coincidir el impulsor con el fluido, los sólidos, los materiales y el servicio

La selección del impulsor no depende de una sola variable. El fluido, la carga de sólidos, el material y el punto de operación interactúan. Si te equivocas en uno, incluso el mejor diseño hidráulico fallará antes de tiempo.

Propiedades del fluido. La viscosidad desplaza la curva de la bomba: la altura y el caudal disminuyen mientras aumenta la potencia. Usa los factores de corrección por viscosidad del Hydraulic Institute para ajustar la curva de rendimiento con agua. La gravedad específica modifica directamente el consumo de potencia sin cambiar la curva altura-caudal cuando la viscosidad y las demás propiedades relevantes del fluido siguen siendo comparables. La temperatura afecta la presión de vapor y, por lo tanto, la NPSHA. La corrosividad determina la elección del material y puede prevalecer sobre la preferencia hidráulica.

Sólidos. El tamaño, la forma, la concentración y la dureza de las partículas determinan si necesitas canales anchos entre álabes, un diseño de vórtice, un material metálico duro u otra familia de impulsores. Un impulsor cerrado que funciona con eficiencia en agua clara puede obstruirse en pocas horas con sólidos fibrosos o trapos. En servicios con lodos, la geometría y la selección del material deben decidirse en conjunto.

Punto de operación y rango de operación. Un impulsor seleccionado en el BEP para una bomba de carga estable plantea un problema distinto al de un impulsor que debe funcionar en un amplio rango de caudales. Si el ciclo de trabajo incluye periodos prolongados a bajo o alto caudal, incorpora esos puntos de operación en la verificación de la POR/AOR antes de definir el diámetro, la velocidad o el material. Cuando el rango de operación sea amplio y variable, evalúa si conviene considerar un VFD en lugar de recortar el impulsor.

Qué inspeccionar antes de recortar, reemplazar o mejorar un impulsor

Antes de cambiar componentes, descarta primero que la causa se encuentre en el sistema. Cambiar un impulsor por un problema mal diagnosticado desperdicia el presupuesto de reconstrucción y deja activa la causa real.

Si después de completar esta lista la bomba aún no puede cumplir la curva con una holgura aceptable y un margen de NPSH adecuado, no adivines. Envía a un ingeniero de aplicaciones el modelo de la bomba, la curva, el diámetro y el material actuales del impulsor, el punto de operación, las mediciones de holgura, las fotos de desgaste y los síntomas de operación.

Recursos detallados de Dynapro para la siguiente decisión

Este artículo es el mapa de ingeniería. Los artículos siguientes profundizan en decisiones específicas. Usa esta tabla para encontrar el recurso adecuado.

Preguntas frecuentes

¿Qué hace el impulsor de una bomba centrífuga?

Transfiere la energía del eje al líquido y aumenta tanto la velocidad como la presión estática a través de los canales entre álabes. Luego, la carcasa convierte parte de la velocidad restante en presión estática adicional. El impulsor determina la curva H-Q, la NPSHR, la eficiencia, la capacidad de manejo de sólidos y las características de empuje de la bomba.

¿Cuáles son los principales tipos de impulsores de bombas centrífugas?

Las familias principales son los impulsores abiertos —sin cubierta delantera y sin cubierta trasera o con una mínima—, semiabiertos —solo con cubierta trasera—, cerrados —con cubiertas delantera y trasera— y de vórtice o retraídos —empotrados en una cavidad de la carcasa—. Cada tipo ofrece un equilibrio diferente entre eficiencia, tolerancia a sólidos, sensibilidad a las holguras y resistencia a la obstrucción.

¿Cómo afecta el diámetro del impulsor al caudal y la altura?

Un diámetro mayor aumenta la velocidad periférica, lo que eleva la altura y la capacidad de caudal. Las leyes de afinidad estiman que el caudal varía con el diámetro, la altura con el cuadrado del diámetro y la potencia con el cubo, pero son cálculos preliminares. Confirma siempre con la curva de la bomba del fabricante.

¿Qué sucede cuando aumenta la holgura del impulsor?

Aumenta la recirculación interna. El líquido se fuga desde el lado de alta presión hacia la succión a través del espacio del anillo de desgaste o de la punta del álabe. La bomba puede consumir una potencia similar mientras entrega menos caudal útil al sistema. La eficiencia disminuye antes de que la bomba parezca estar dañada mecánicamente.

¿Cuándo conviene recortar un impulsor en lugar de reemplazarlo?

Cuando la bomba está sobredimensionada para el punto de operación real y la reducción de diámetro necesaria se encuentra dentro del rango de recorte publicado por el OEM y por encima del 75 por ciento del diámetro máximo. El recorte reduce de forma permanente el caudal, la altura y la potencia. Un VFD puede ser una opción mejor cuando el servicio varía o cuando el recorte llevaría el impulsor a una región hidráulica inestable. Solicita al fabricante los datos de recorte antes de mecanizar el impulsor.

¿Cómo elijo el material del impulsor para un servicio abrasivo o corrosivo?

Haz coincidir el material con el mecanismo de desgaste dominante —abrasión, erosión, corrosión o erosión-corrosión combinada—, considerando el tamaño, la dureza y la concentración de las partículas, la química del fluido, el pH y la temperatura. El hierro blanco alto en cromo, el caucho, el poliuretano, los insertos cerámicos y los sistemas de metal recubierto son adecuados para condiciones diferentes. Este tema requiere un proceso de selección propio; consulta el artículo sobre materiales de impulsores para bombas de lodos para ver la comparación completa.
