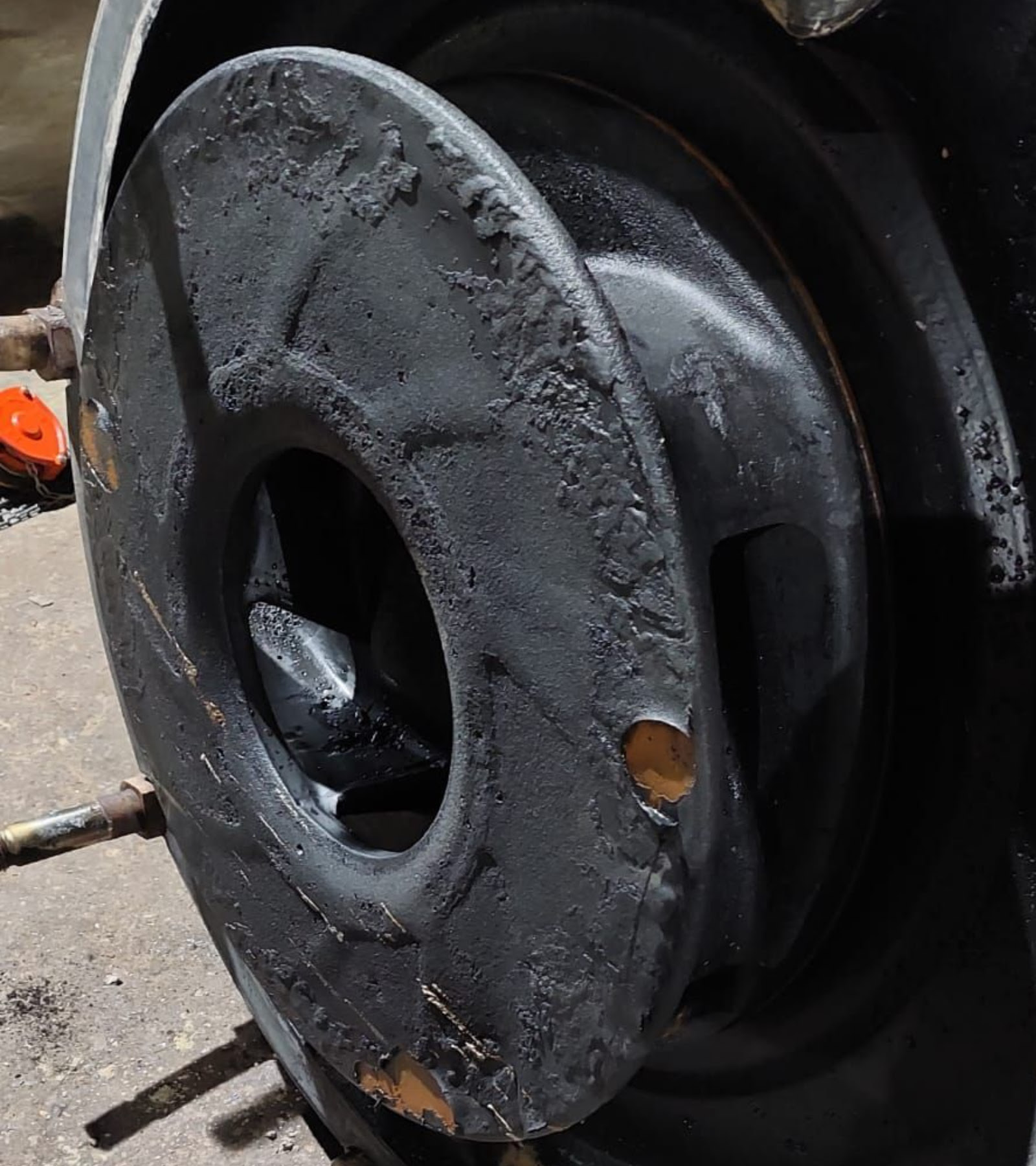

Cuando desmontas un impulsor de bomba para lodos tras 800 horas y los bordes de ataque ya están redondeados, el ojo está picado y las cubiertas tienen el espesor de un papel, no estás viendo solo un problema de desgaste. Estás viendo una decisión de selección de impulsor que estuvo equivocada desde antes del primer arranque. Repite la misma geometría y material sin entender qué lo destruyó y programas la siguiente parada antes de salir del taller. Este artículo te da un método práctico para hacer coincidir la geometría del impulsor con tu lodo real, verificar que la selección se mantiene en tu punto de operación y leer los patrones de desgaste antes de que se repitan.

Por qué falla la selección de impulsores para bombas de lodos en campo

Una decisión equivocada de impulsor hace más que reducir la eficiencia unos puntos. Puede destruir un extremo húmedo en semanas en lugar de meses y provocar paros no programados que se convierten en pérdidas de producción.

El costo se manifiesta de formas predecibles. Un impulsor con pasos demasiado estrechos para los sólidos se obstruye, detiene la bomba y pone en riesgo el sello, los rodamientos o el eje por sobrecalentamiento, cavitación y desbalance hidráulico. Un impulsor con muy pocos álabes o con geometría de álabe incorrecta acelera la velocidad local en las puntas, convirtiendo los finos arrastrados en un chorro cortante. Un impulsor operando lejos del BEP recircula internamente, arrastrando sólidos sobre superficies que nunca fueron diseñadas para esa carga.

Tres patrones de selección causan la mayoría de las fallas en campo. Primero, elegir el impulsor del catálogo antes de analizar el lodo. Segundo, optimizar para eficiencia y luego aceptar la vida útil incorrecta como inevitable. Tercero, reemplazar un impulsor fallado con el mismo diseño sin leer lo que el patrón de desgaste está diciendo. Este artículo aborda los tres.

Comienza con el lodo, no con el catálogo

El lodo define el problema de selección. Todo lo demás está a su servicio.

Una bomba que mueve 60% de sólidos en peso con un d50 de 800 µm y partículas angulares de sílice no se entera de qué impulsor recomienda el catálogo para "lodo abrasivo". Necesitas cuantificar lo que estás bombeando antes de elegir cómo bombearlo.

Los tres datos que más importan

Distribución de tamaño de partícula. El d50 indica la mediana. El d90 y el top size indican lo que los pasos del impulsor deben despejar sin formar puentes. Una PSD amplia con finos por debajo de 75 µm mezclados con partículas gruesas por encima de 2 mm cambia el modo de desgaste. Los finos se incrustan en elastómeros y pulen el metal. Las partículas gruesas angulares cortan. Ambos juntos erosionan más rápido que cualquiera por separado.

Forma y dureza de partícula. La arena redondeada desgasta de manera diferente que el agregado triturado angular. La dureza Mohs por encima de 6 (cuarzo, alúmina) genera abrasión por corte. Las partículas más blandas aún pueden causar erosión si la velocidad es suficientemente alta. Forma y dureza juntas determinan si el mecanismo de desgaste es erosión pura, daño por impacto o una combinación.

Concentración y reología del lodo. El porcentaje en peso y el porcentaje en volumen no son lo mismo. Un lodo al 50% en peso de sólidos con SG 2.65 equivale aproximadamente al 27% en volumen. Esa diferencia cambia la potencia de la bomba, el comportamiento de sedimentación y la viscosidad efectiva que ve el impulsor. Los lodos de alta concentración con partículas finas pueden desarrollar comportamiento no newtoniano que altera la altura y el caudal de formas que la curva estándar con agua no predice.

Variables que cambian todo lo demás

El pH y la temperatura modifican la compatibilidad de materiales. El aire arrastrado reduce el NPSHA, promueve la cavitación y genera sobrepresión transitoria. Los sobretamaños erráticos (una roca, un perno, un fragmento de revestimiento) pueden destruir instantáneamente un impulsor sin importar qué tan bien lo hayas seleccionado. La variabilidad del servicio importa: un impulsor seleccionado para alimentación estable a un ciclón puede no sobrevivir los arranques y paros repetidos de una bomba de sumidero.

Haz coincidir la geometría del impulsor con el riesgo dominante

La selección del impulsor no es una preferencia de tipo. Es una asignación de riesgos. Estás eligiendo qué modo de falla puedes gestionar y contra cuál te defiendes con más fuerza.

Impulsores abiertos y semiabiertos

Los impulsores abiertos tienen álabes unidos directamente al cubo sin cubiertas. Los impulsores semiabiertos añaden una cubierta trasera pero no delantera.

Pasan sólidos que obstruirían un impulsor cerrado. Partículas grandes, trapos y material fibroso atraviesan con menor riesgo de formar puentes. La contrapartida es la eficiencia. Sin cubierta delantera, las pérdidas por recirculación a través de las puntas de los álabes aumentan y el desgaste se concentra en los bordes de los álabes y en el revestimiento de la carcasa opuesto a ellos.

Los impulsores abiertos son adecuados para lodos con partículas grandes de top size, riesgo de sobretamaños erráticos o contenido fibroso donde la obstrucción es la amenaza dominante. La holgura entre las puntas de los álabes y el revestimiento del lado de succión es crítica. A medida que crece, la altura y el caudal decaen rápidamente. Verifica la holgura en cada inspección y compárala con el mínimo del OEM.

Impulsores cerrados

Los impulsores cerrados añaden una cubierta delantera completa, creando pasos cerrados desde el ojo hasta la descarga. Entregan la mayor eficiencia hidráulica y la mejor altura por etapa. El costo es el paso de sólidos. El diámetro del ojo, la geometría de entrada de los álabes y el ancho de paso imponen límites estrictos sobre lo que puede entrar sin obstruirse.

Los impulsores cerrados funcionan mejor cuando la PSD del lodo es consistente, el top size está controlado por cribas o ciclones aguas arriba y la obstrucción no es la preocupación principal. El desgaste se concentra dentro de los pasos y a lo largo de las cubiertas. El desgaste interno de las cubiertas es más difícil de inspeccionar sin desmontar el impulsor, por lo que el monitoreo de condición mediante tendencias de caudal/altura y vibración se vuelve esencial.

Impulsores retraídos y de vórtice

Un impulsor retraído se ubica detrás de la voluta de la carcasa, creando un vórtice que mueve el lodo sin contacto directo entre la mayoría de los sólidos y los álabes del impulsor. Toleran sólidos grandes, sobretamaños erráticos, material fibroso y aire arrastrado que destruirían otros diseños. La eficiencia es baja y la altura es limitada, pero la vida útil en servicios con obstrucción severa puede justificar esa pérdida muchas veces.

Los impulsores retraídos encajan en aplicaciones donde el riesgo dominante es la obstrucción, no la eficiencia. Piensa en sumideros con basura impredecible, bombas de dragado manejando escombros o procesos donde el cribado aguas arriba no es confiable. No son una respuesta universal para lodos abrasivos. El vórtice igual acelera los finos y el desgaste de la carcasa en la zona de corte de agua de la voluta puede ser severo.

Número de álabes, diámetro del ojo y geometría de entrada

Estas tres variables determinan qué entra al impulsor y cómo se acelera.

Menos álabes (2-4) crean pasos más grandes y reducen el riesgo de obstrucción, pero aumentan la carga por álabe y la velocidad local, lo que acelera el desgaste. Más álabes (5-7) suavizan el flujo y reducen la carga por álabe, pero reducen la sección transversal de paso y elevan el riesgo de obstrucción con sólidos grandes o fibrosos.

El diámetro del ojo controla la velocidad de entrada. Un ojo pequeño aumenta el NPSHR y la recirculación en la entrada a caudal parcial. Un ojo grande reduce el NPSHR pero aumenta el diámetro por el cual entran los sólidos, exponiendo más área superficial. El equilibrio correcto depende de tu margen de NPSH y del tamaño y concentración de sólidos de tu lodo.

Matriz de selección por riesgo dominante

La elección del material es la puerta de decisión final, no el punto de partida. Una vez que la geometría está alineada con el riesgo dominante, selecciona el material que sobrevive al mecanismo de desgaste específico que has identificado. En la práctica, compara hierro blanco alto en cromo, caucho, poliuretano y cerámica según mecanismo de desgaste, química, temperatura y costo de cambio, no como una preferencia genérica.

Usa BEP, NPSH y holguras para proteger la selección

Una geometría que coincide con el lodo aún puede fallar si el punto de operación fuerza al impulsor a una región hidráulica para la que nunca fue diseñado.

BEP, POR y por qué importa el desplazamiento

Toda curva de bomba tiene un caudal BEP. ANSI/HI 9.6.3 define el POR y el AOR alrededor de ese punto. Operar dentro del POR mantiene la vibración, la carga radial y la recirculación dentro de límites aceptables. Operar dentro del AOR es tolerable pero menos eficiente. Operar fuera del AOR acelera todos los modos de falla a la vez.

Cuando el caudal cae por debajo del POR, la recirculación en la succión retrocede desde el ojo del impulsor y arrastra sólidos a través del anillo del ojo y las entradas de los álabes a alta velocidad local. Cuando el caudal sube muy por encima del BEP, el NPSHR aumenta; si el margen de succión es insuficiente, la cavitación y el flujo a alta velocidad en la zona de corte de agua de la voluta y las puntas de los álabes aceleran el daño. Ambas condiciones destruyen impulsores independientemente de la geometría elegida.

La secuencia de selección es: elige la geometría para el lodo, luego verifica que tu punto de operación real caiga dentro del POR para ese diámetro de impulsor y velocidad. Si no es así, cambia el diámetro, la velocidad o la curva del sistema. No cambies la geometría para compensar un punto de operación incorrecto.

Margen de NPSH

El margen de NPSH es:

$$ \text{NPSH margin} = \text{NPSHA} - \text{NPSHR} $$

Donde:

• NPSHA (ft o m): Presión de succión disponible por encima de la presión de vapor, calculada a partir de datos del sistema.
• NPSHR (ft o m): NPSH requerido de la curva de la bomba al caudal de operación.

El NPSHA debe exceder el NPSHR para una operación confiable. ANSI/HI 9.6.1-2024 actualizó la guía para que el NPSHR suministrado por el fabricante sea mayor o igual al NPSH3 probado. No trates los valores heredados de NPSH3 como tu única base de margen sin confirmar el requisito actual de la norma.

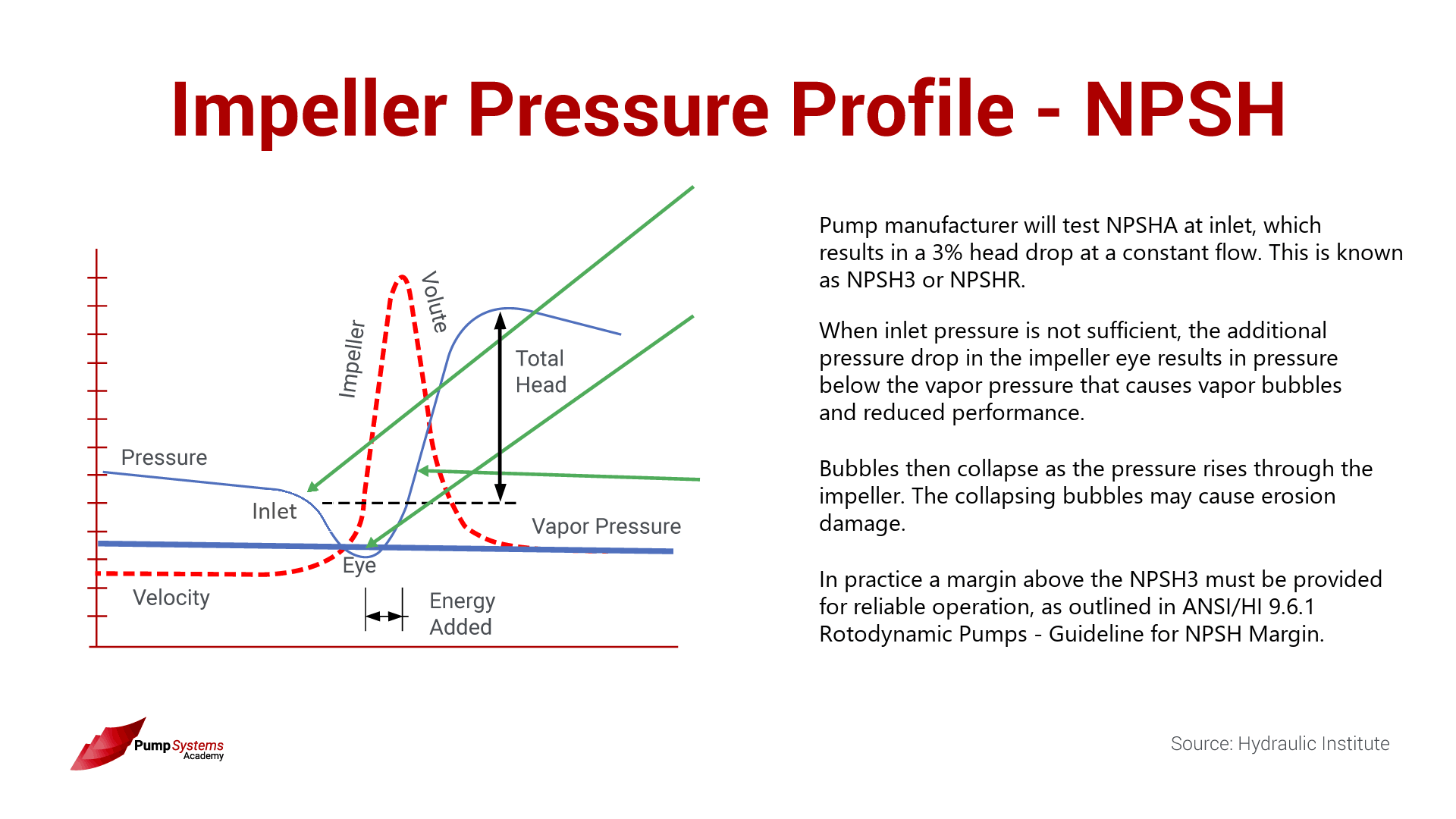

La cavitación por margen de NPSH insuficiente ataca el ojo del impulsor, produciendo picaduras que parecen una superficie de esponja. Con frecuencia se diagnostica erróneamente como erosión porque ambas remueven metal. La diferencia: las picaduras por cavitación tienen una textura rugosa y porosa en una banda concentrada. La erosión produce patrones de desgaste más suaves y direccionales. Si ves picaduras en el ojo pero tu manómetro de succión dice que el NPSHA está bien, verifica si hay aire arrastrado, una línea de succión parcialmente bloqueada o un colador obstruido que reduzca el NPSHA efectivo en el impulsor.

Si necesitas profundizar en tuberías de succión, cálculo de NPSHA y mecanismos de cavitación, evalúa esos factores junto con la curva de la bomba y las condiciones reales de succión antes de confirmar la selección.

Holgura

La holgura frontal en impulsores abiertos y semiabiertos y la holgura del anillo de desgaste en impulsores cerrados definen la fuga interna. A medida que la holgura crece por desgaste, más caudal recircula de la descarga a la succión en lugar de salir de la bomba. Observas que la altura de descarga y el caudal caen mientras el consumo de potencia puede permanecer casi igual.

Verifica las holguras en cada inspección. Compáralas con los límites del OEM. Si programas el reemplazo del impulsor basándote solo en horas sin medir la holgura, estás adivinando.

La holgura del anillo de desgaste, la recirculación interna y la pérdida de eficiencia deben revisarse juntas; si la holgura crece, la bomba puede consumir casi la misma potencia mientras entrega menos altura y caudal.

Una nota sobre el recorte

El recorte reduce el diámetro del impulsor para desplazar la curva hacia abajo. La estimación por leyes de afinidad es:

$$ \frac{Q_2}{Q_1} \approx \frac{D_2}{D_1} \quad\quad \frac{H_2}{H_1} \approx \left(\frac{D_2}{D_1}\right)^2 \quad\quad \frac{P_2}{P_1} \approx \left(\frac{D_2}{D_1}\right)^3 $$

Estas relaciones se cumplen solo para condiciones de operación similares y pequeños cambios de diámetro. Úsalas como verificación preliminar, no como herramienta de selección final. La hoja de consejos #7 del DOE advierte que el recorte excesivo puede crear un desajuste impulsor/carcasa y no debe ir por debajo del diámetro mínimo mostrado en la curva de la bomba.

El recorte es un ajuste posterior a la selección, no un sustituto de esta. Antes de recortar, compara el cambio de diámetro contra los límites del OEM, el impacto en eficiencia, NPSHR, desgaste y si un VFD resolvería mejor un duty variable.

Lee los patrones de desgaste antes de repetir la misma falla

Un impulsor desmontado es un informe de diagnóstico. Si no lo lees, estás seleccionando el siguiente a ciegas.

Desgaste del borde de ataque

La erosión concentrada en los bordes de ataque de los álabes y el lado de presión cerca de la entrada indica alta velocidad de entrada, caudal fuera de diseño o partículas angulares afiladas. Antes de volver a pedir el mismo impulsor, verifica si la bomba está funcionando a un caudal lejos del BEP o si la tubería de entrada está creando remolinos o distribución desigual de velocidad.

Picaduras por cavitación en el ojo

Las picaduras en el ojo del impulsor, especialmente en el lado de succión de los álabes, apuntan a margen de NPSH insuficiente o aire arrastrado. Mide el NPSHA y compáralo con el NPSHR al caudal de operación real. Inspecciona la tubería de succión en busca de fugas de aire, formación de vórtice en el sumidero o un colador parcialmente bloqueado. Si el NPSHA es adecuado y no se encuentra fuente de aire, verifica si el diámetro del ojo del impulsor o el ángulo de entrada están desajustados con el rango de caudal.

Adelgazamiento de cubiertas

El adelgazamiento externo de las cubiertas en impulsores cerrados sigue la trayectoria de los sólidos que recirculan entre el impulsor y el revestimiento de la carcasa. El adelgazamiento interno entre las cubiertas indica altas velocidades internas. Ambos se aceleran cuando la bomba funciona lejos del BEP o cuando el lodo transporta finos angulares. Compara la ubicación del desgaste con la distribución de velocidad prevista en tu punto de operación.

Desgaste asimétrico

El desgaste desigual de álabe a álabe o de cubierta a cubierta sugiere un problema hidráulico aguas arriba: un codo demasiado cerca de la brida de succión, una válvula parcialmente abierta, flujo de aproximación desigual al sumidero o recirculación interna que favorece un lado. Corrige la condición hidráulica antes de seleccionar un impulsor de reemplazo. Una geometría diferente no resolverá una carga desigual.

Desajuste de desgaste carcasa vs impulsor

Si el impulsor está destruido pero la carcasa y el revestimiento muestran desgaste mínimo, la selección del material puede ser el problema. Si la carcasa se desgasta más rápido que el impulsor, la holgura está creciendo y acelerando el desgaste del impulsor por recirculación. Alinea la estrategia de materiales en todo el extremo húmedo, no solo en el impulsor.

Construye la lista de verificación para mantenimiento y compras

La diferencia entre una falla repetida y una operación exitosa del impulsor a menudo se reduce a qué datos se recolectaron antes de hacer el pedido. Usa esta lista de verificación al preparar un reemplazo o mejora del impulsor.

Datos del proceso

Datos de la bomba y del sistema

Historial de fallas e inspección

Reúne estos datos antes de que termine la próxima parada. Si toma un turno extra, ese turno cuesta menos que repetir una falla seis semanas después.

Temas relacionados que conviene evaluar aparte

Algunos temas requieren un análisis más profundo que este artículo solo resume. Estos puntos te ayudan a decidir cuándo revisar materiales, geometría, holguras, control de velocidad o eficiencia del sistema con más detalle.

Materiales de impulsores en profundidad

Este artículo trata la selección de materiales como una puerta de decisión después de elegir la geometría. La comparación de ingeniería entre hierro blanco alto en cromo, caucho natural, poliuretano y grados cerámicos debe considerar rangos de dureza, límites de pH, temperaturas máximas y lógica de selección por aplicación antes de cerrar la compra.

Fundamentos de impulsores

Si necesitas un tratamiento más amplio de tipos de impulsores, teoría hidráulica y principios de diseño más allá del servicio con lodos, separa esa revisión de la selección específica para lodos y valida que no contradiga el punto de operación real.

Impulsores de álabes inversos

Los impulsores de álabes inversos son un diseño especial que usa álabes traseros para reducir el empuje axial y la presión en la cámara del sello. Se adaptan a aplicaciones específicas de lodos y sellado. Antes de elegirlos, verifica presión de cámara de sello, holgura frontal, paso de sólidos, límites de diseño y patrón de desgaste esperado.

Recorte vs VFD

Cuando el punto de operación no coincide con el impulsor, puedes recortar o agregar un VFD. Cada opción tiene diferentes efectos sobre la eficiencia, el desgaste, el NPSHR y el costo total. La decisión debe basarse en si el exceso de carga es constante o variable y en cómo cambiará el punto de operación real.

Holgura y recirculación interna

El crecimiento de la holgura genera recirculación interna, que acelera el desgaste y reduce la eficiencia. Evalúa esa relación con mediciones de holgura, tendencia de altura/caudal, vibración y pérdida de carga antes de atribuir todo el problema al material del impulsor.

Eficiencia de bombeo de lodos a nivel de sistema

Cuando el problema es más amplio que el impulsor — pérdidas en tuberías, velocidad de sedimentación, desajuste del punto de operación o estrategia de control — nuestra guía de eficiencia de bombeo de lodos aborda el sistema completo.

Preguntas frecuentes

¿Cuál es el mejor impulsor para lodos abrasivos?

Depende del tamaño, la forma y la concentración de partículas tanto como de la dureza. Para finos duros angulares con top size controlado, un impulsor cerrado de hierro blanco alto en cromo o poliuretano puede ofrecer la vida útil más larga. Para sólidos gruesos y afilados con riesgo de sobretamaños erráticos, un impulsor abierto o semiabierto en material resistente al desgaste suele ser la opción más segura. Define primero el mecanismo de desgaste dominante y luego haz coincidir geometría y material con él.

¿Cuándo debo elegir un impulsor retraído o de vórtice?

Elige un impulsor retraído cuando la obstrucción es el riesgo dominante y la eficiencia es secundaria. Los sumideros que manejan sobretamaños erráticos impredecibles, material fibroso, trapos o aire arrastrado son los casos clásicos. Si tu bomba se obstruye más de dos veces por ciclo de parada y el cribado aguas arriba no es confiable, un diseño retraído puede ahorrar más tiempo de inactividad de lo que cuesta la pérdida de eficiencia.

¿Cómo afecta el número de álabes al rendimiento de una bomba para lodos?

Menos álabes crean pasos más grandes y reducen el riesgo de obstrucción, pero concentran la carga hidráulica en cada álabe, aumentando la velocidad local y el desgaste. Más álabes suavizan el flujo y mejoran la eficiencia, pero limitan el tamaño máximo de sólido que puede pasar. Para lodos abrasivos con top size controlado, 4-5 álabes suelen equilibrar desgaste y paso. Para servicio propenso a obstrucción, pueden requerirse 2-3 álabes o un diseño retraído.

¿El hierro alto en cromo es siempre mejor que el caucho?

No. El hierro blanco alto en cromo resiste la abrasión por corte de partículas duras angulares, pero puede agrietarse bajo impacto repetido de sólidos grandes. El caucho resiste bien el impacto y la erosión por partículas finas, pero se desgarra cuando lo cortan partículas afiladas o lo degradan solventes y altas temperaturas. La decisión final debe considerar mecanismo de desgaste, química, temperatura y riesgo de impacto.

¿Puedo recortar un impulsor de bomba para lodos?

Sí, dentro de los límites publicados en la curva de la bomba del OEM. El recorte reduce el diámetro, lo que desplaza la curva hacia abajo. Usa las leyes de afinidad solo como estimación preliminar. Un recorte excesivo crea un desajuste de holgura entre el impulsor y la carcasa, lo que acelera el desgaste y puede degradar la altura más de lo que predicen las leyes de afinidad. Si el recorte requerido excede el diámetro mínimo del OEM, considera un VFD o un impulsor diferente.

¿Qué patrón de desgaste indica que se seleccionó el impulsor equivocado?

La erosión del borde de ataque combinada con picaduras por cavitación en el ojo suele significar que el impulsor está operando a un caudal lejos del BEP, independientemente de la geometría. El desgaste asimétrico de álabe a álabe indica un problema hidráulico aguas arriba, no una falla de geometría. El adelgazamiento de cubiertas en ambos lados que supera el desgaste de la carcasa generalmente apunta a velocidad interna excesiva para el material elegido. Antes de declarar una selección equivocada, descarta problemas de NPSH, operación fuera del BEP, problemas en la tubería de succión y crecimiento de holguras.

---
